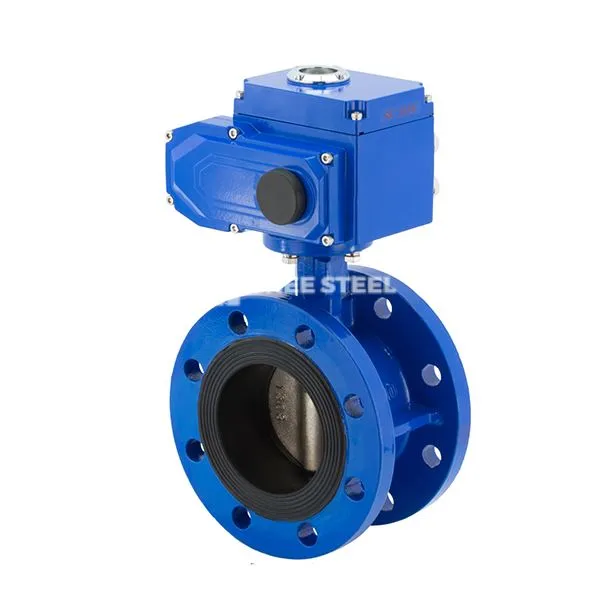

Válvula de borboleta acionada elétrica

A válvula de borboleta elétrica é uma válvula acionada por um atuador elétrico para girar uma placa circular de borboleta. A placa borboleta gira em torno do eixo da válvula 0 grau -90 grau para obter a regulação de abertura e fechamento ou fluxo do meio de tubulação. Suas funções principais incluem:

Controle rápido: a rotação de 90 graus pode completar a ação completa ou a ação completa de fechamento, velocidade de resposta rápida, adequado para sistemas de controle automático.
Projeto Projeto de resistência ao fluxo de baixo fluxo: Quando totalmente aberto, a espessura da placa da borboleta é a única resistência ao fluxo do meio, e a perda de pressão é de apenas 1/3 da válvula da porta do mesmo diâmetro.

Recursos de estrutura e design

Principais componentes:

Corpo de válvula: feito de ferro fundido, ferro dúctil ou aço inoxidável (como 3 0 4/316), a conexão de flange ou grampo atende aos padrões GB/ANSI, e a faixa de pressão é 1. 0-4. 0mpa.
‌ Placa Butterfly: Estrutura em forma de disco, carboneto de tungstênio do tipo de superfície do tipo de vedação dura, PTFE embutido do tipo de vedação macia ou anel de vedação de borracha.
‌
Dirigir e selar‌:
‌ Atuador elétrico: suporta o tipo de comutador (220V AC) ou o tipo de modulação (4-20 MA), tampas de torque 50-2000 n · m, com prova de explosão (exdⅱbt4) e IP67 Protection‌.
Solution Solução de vedação ‌:
‌ Vedação elástica ‌: Borracha nitrila ou sede da válvula PTFE, nível de vazamento até VI, temperatura aplicável -20 grau ~ 150 grau ‌.
‌ METAL SEAL HARD: Aço inoxidável de várias camadas + estrutura de grafite, resistência à alta temperatura de até 450 graus, resistente à erosão da mídia granular‌.



Válvula de borboleta acionada elétrica



Sugestões de seleção:

Ambiente de alta temperatura e alta pressão: prefira válvulas de borboleta se selada (como D943W), o material do corpo da válvula deve ser WCB ou 316L de aço inoxidável.
Mídia corrosiva: Use válvulas borboleta linada por flúor (revestimento de PTFE), resistente ao ácido forte e à corrosão alcalina.

Aplicações

Irrigação agrícola: o tipo acionado por solar é usado para sistemas de irrigação para economizar água, apoiando o controle remoto e a filtração da qualidade da água.
Sistema de energia: Regulação do oleoduto a vapor em usinas de energia térmica, controle de circulação de água de resfriamento em usinas nucleares.
Produção química: razão da matéria -prima do reator, corte médio corrosivo (como pipelines de transmissão ácido e alcalino).
