O centro de rotação da placa da válvula borboleta de três deslocamentos (ou seja, o centro do eixo da válvula) forma um deslocamento A na seção de vedação da placa da válvula e forma um deslocamento B com o centro do corpo da válvula; a linha central da superfície de vedação do corpo da válvula e a linha central da sede da válvula (ou seja, a linha central do corpo da válvula) formam um deslocamento angular com um ângulo . Para superar a contradição da válvula borboleta excêntrica dupla, a válvula borboleta foi excêntrica pela terceira vez. Sua característica estrutural é que, embora a posição do eixo da haste da válvula excêntrica dupla seja excêntrica, o eixo cônico da superfície de vedação da placa borboleta é desviado do eixo do cilindro do corpo. Ou seja, após a terceira excentricidade, a seção de vedação da placa borboleta não muda. Não é um círculo verdadeiro, mas uma elipse, e a forma da sua superfície de vedação é, portanto, assimétrica. Um lado está inclinado em relação à linha central do corpo e o outro lado é paralelo à linha central do corpo.
- Alavanca travável
- Manutenção do local
- Facilidade de automação
- Desligamento hermético positivo
- Flanges superiores opcionais conforme ISO 5211
- Qualificado para serviços gasosos e líquidos
- Ampla linha de materiais de carroceria e acabamento para diversos serviços médios.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materiais: Aço carbono fundido, baixa temperatura. Aço carbono, aço acetinado, liga de aço, aço duplex e ect.
- Temperatura: -196 graus. C a 550 graus C
- Classificações de pressão: ANSI 150#~600, PN10~PN100
- Faixas de tamanho: 2" a 40"- 50mm a 1000mm (tamanhos maiores mediante solicitação)
- Conexões de extremidades: Wafer, Lugged, Dupla Flange, Solda de topo ou Ranhura
- Atuações: Manual, Pneumática, Elétrica, Hidráulica (Contrapeso) e Eletro-hidráulica

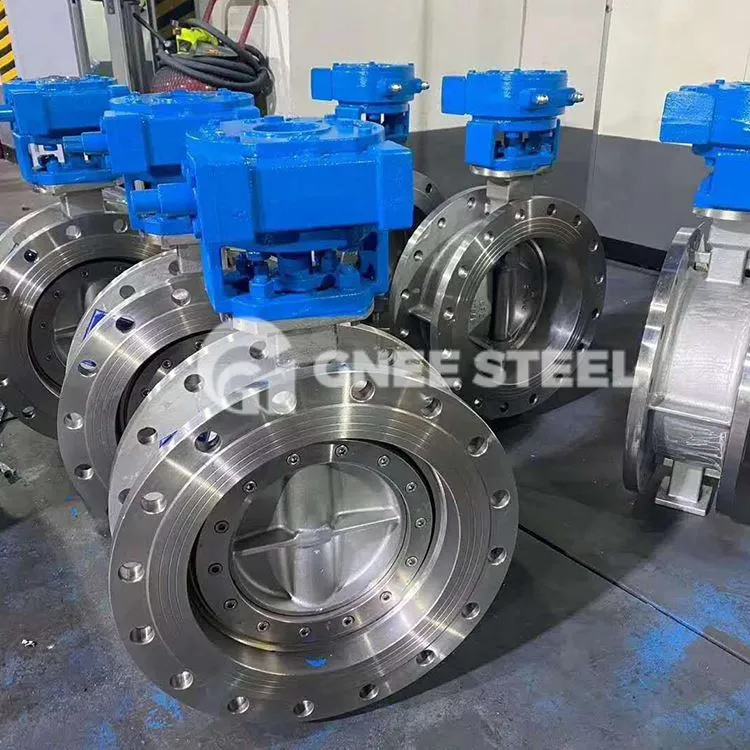

Válvula borboleta deslocada
