Válvula de borboleta manual

A válvula de borboleta manual é uma válvula que controla o fluxo de fluido girando manualmente a placa da borboleta. Seus componentes principais incluem corpo da válvula, placa de borboleta, haste da válvula e vedações, adequadas para cenários de controle de água, gás, vapor e mídia em pó.

‌ Válvula de válvula e placa de borboleta: ‌ Válvula Material corporal: principalmente ferro fundido, aço carbono, aço inoxidável (3 0 4/116L), com uma classificação de pressão de Pn1. 0 ~ ~ pn1.6 (1. {11}} ~ ~ 1.6mpA); Plate Placa Butterfly Design: A placa de borboleta em forma de disco gira 0 grau ~ 90 graus em torno do eixo, e a resistência ao fluxo é pequena quando totalmente aberta (pressão de pressão menor ou igual a 0,05), que é adequada para grande regulação de fluxo. ‌ FORMA DE ESEAL: ‌ELASTA ELÁSTICA (como EPDM, PTFE): o nível de vazamento atinge a classe VI da ANSI, temperatura aplicável -20 grau ~ 150 graus; ‌ MECOMETAL (Sobreposição de liga dura): Resistência à temperatura menor ou igual a 550 graus, adequada para partículas contendo meio ou alta temperatura.

Classificação e compilação de modelos

Classificação de conexão:

Tipo de wafer (como D71X): preso entre os flanges de tubo por parafusos de cravo, estrutura compacta;

Tipo de flange (como D341X): flanges nas duas extremidades, adequadas para tubos DN50 ~ DN2600.

Análise do modelo (tomando d343h -16 c como exemplo):

D: categoria de válvula de borboleta;

3: unidade de engrenagem de minhocas;

4: conexão de flange;

3: Estrutura Três Centriva;

H: selo de aço de liga;

16: Pressão nominal 1.6MPa;

C: Corpo de válvula de aço fundido.

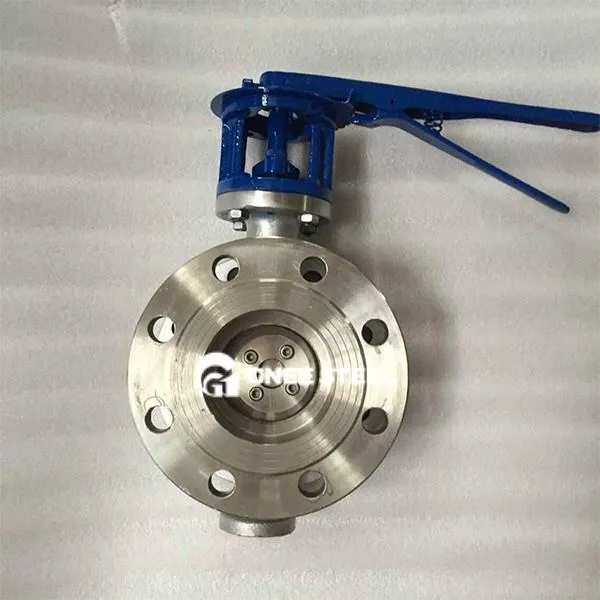

Válvula de borboleta manual gnee



Aplicações
