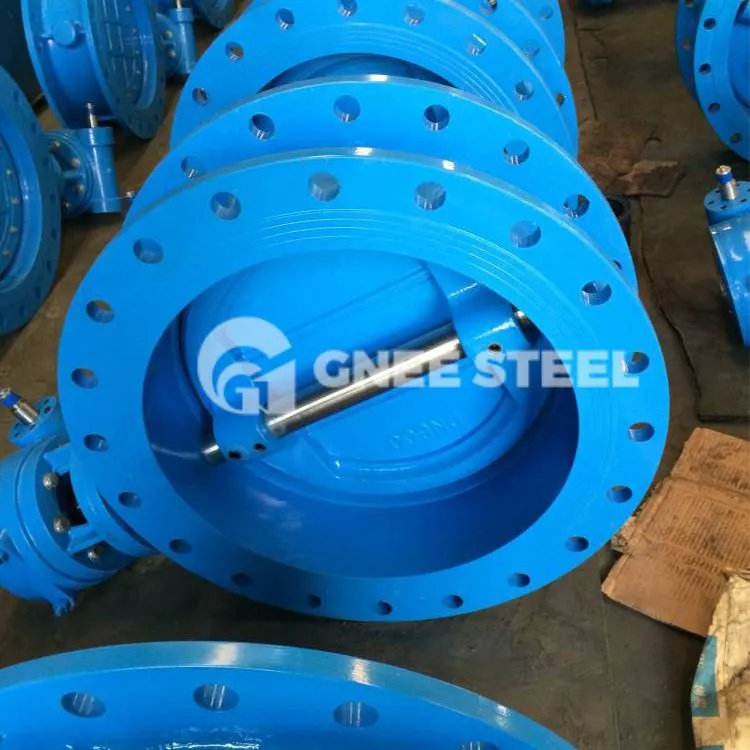

As válvulas borboleta flangeadas de alto desempenho são particularmente adequadas para válvulas de grande diâmetro. Eles são amplamente utilizados na área de regulação de grande diâmetro. Quando a válvula borboleta tipo flange está totalmente aberta, a resistência ao fluxo é pequena. Quando o ângulo de abertura da placa borboleta está entre cerca de 15-70 graus, a válvula borboleta flangeada pode controlar a vazão média com muita sensibilidade. Além disso, como a placa borboleta da válvula borboleta flangeada possui propriedades de limpeza durante a rotação, esse tipo de válvula pode ser usado em tubulações com meio de partículas suspensas. Dependendo da resistência da vedação, também pode ser utilizado para pós. e pipelines de mídia granulares.
| Padrões | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiais | Aço Carbono, Aço Inoxidável, Bronze Alumínio, Monel, Hastelloy, Titânio, Duplex, Super Duplex e outras especialidades |
| Classificações de pressão | ANSI 150# a ANSI 1500# |
| Faixas de tamanho | 2" a 140"- 50mm a 3500mm (tamanhos maiores mediante solicitação) |
| Termina conexões | Federação Russa, RTJ |
| anéis de assento opcionais | RPTFE resiliente; INCONEL com sede metálica (à prova de fogo na aplicação) |
| Atuações | Manual, pneumático, elétrico, hidráulico (contrapeso) e eletro-hidráulico |
Válvulas de alto desempenho
- Características
Design de fechamento apertado.
O material do corpo da válvula de peça única é aço fundido ou aço inoxidável com excelente resistência à corrosão.
Haste de peça única de alta resistência feita de A564 Gr. 630/PH 17-4.
Base de montagem ISO 5211 com eixo quadrado de 2"-12". Conexões chaveadas de 14"-24" permitem a montagem direta de atuadores manuais (alavanca e engrenagem), pneumáticos e elétricos.
Configuração de deslocamento duplo, design de disco com ângulo cônico. Fluxo máximo, resistência mínima, proporcionando alto Cv.
As sedes das válvulas estão disponíveis em borracha nitrílica macia (PTFE/RTFE), EPDM, VITON ou sedes de válvula metálicas (A240 Tp 304/316) à prova de fogo. Os assentos macios e metálicos são intercambiáveis.
O flange da gaxeta evita a distribuição desigual da carga que pode danificar a vedação.
Um design de batente de deslocamento interno evita o movimento excessivo do disco, minimizando possíveis danos à sede da válvula.
Os anéis de apoio estão disponíveis em acabamentos de superfície de 125 a 200 AARH e são compatíveis com designs de gaxetas padrão e enroladas em espiral. O diâmetro externo está embutido na superfície de vedação da gaxeta para evitar vazamento externo.
A alça resistente e a placa de entalhe de posição 10- posicionam o disco em batentes angulares precisos.
