Válvula de borboleta de bolacha com atuador pneumático

A válvula de borboleta da wafer com atuador pneumático é uma válvula que pode ser aberta e fechada rapidamente girando o disco da válvula acionado pelo ar comprimido. É adequado para sistemas de tubulação com espaço limitado e operação de alta frequência. É amplamente utilizado no controle de fluxo e isolamento nos campos de produtos químicos, energia, alimentos, etc.

Estrutura central e princípio de trabalho

Corpo de válvula e formulário de conexão:
Projeto de bolacha: o corpo da válvula é fixado entre os flanges do tubo por parafusos, com uma estrutura compacta e um espaço de instalação para salvar.
Placa e vedação da válvula: A placa da borboleta adota uma estrutura em forma de disco, e o material de vedação pode ser de borracha nitrila (NBR), fluororberber (FKM) ou selo duro de metal para atender às necessidades de diferentes meios.

Atuador pneumático:
Atuadores de ação dupla/ação única: os atuadores de ação dupla dependem da unidade de fonte de ar bidirecional, e os atuadores de ação única são equipados com a função de redefinição da mola (fechada automaticamente quando o ar é perdido).
‌ Modo de Drive‌: Rack de engrenagem (em série) ou transmissão do Scotch Fork (AW Series), torque de saída até ‌10 ~ 5000 N · m‌, adequado para calibre DN15 ~ DN1200.
‌
Princípio de trabalho‌:
A fonte do ar ({{0}}.
‌ Mecanismo de trato: vedação elástica da linha central (vedação macia) ou vedação de metal com três centros, nível de vazamento menor ou igual a 10 ppm‌

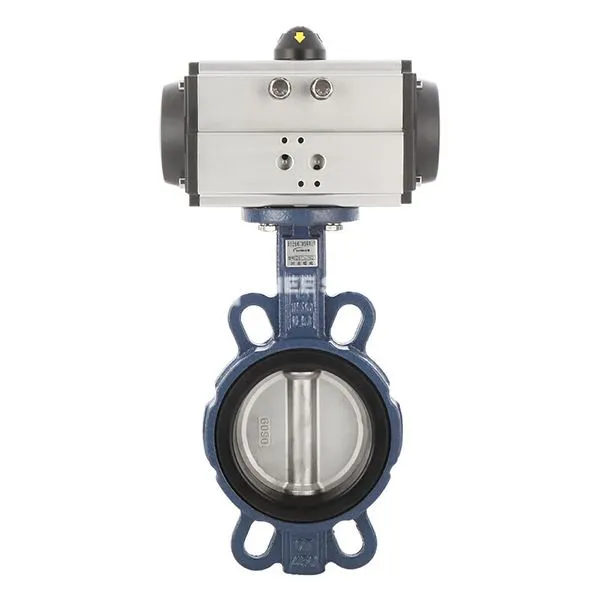

Válvula de borboleta de bolacha com atuador pneumático



Aplicações

• Automação industrial:

Desconexão rápida de oleodutos de entrega de material em reatores químicos.

Regulação do fluxo de vapor em redes térmicas, suportando alta temperatura e alta pressão.

• Sistemas limpos e higiênicos:

Controle médio asséptico das linhas de enchimento de alimentos e bebidas (usando corpos de válvula de aço inoxidável polidos de espelho).
Isolamento à prova de vazamentos de solventes e emulsões em equipamentos farmacêuticos.

• Proteção e energia ambiental:

Oleodutos de gasolina de gases de resíduos de partículas em sistemas de dessulfurização de gás de combustão, com design de vedação dura resistente ao desgaste.
Desconexão de emergência das tomadas do tanque de GNL, suportando condições de baixa temperatura (-196 grau).
