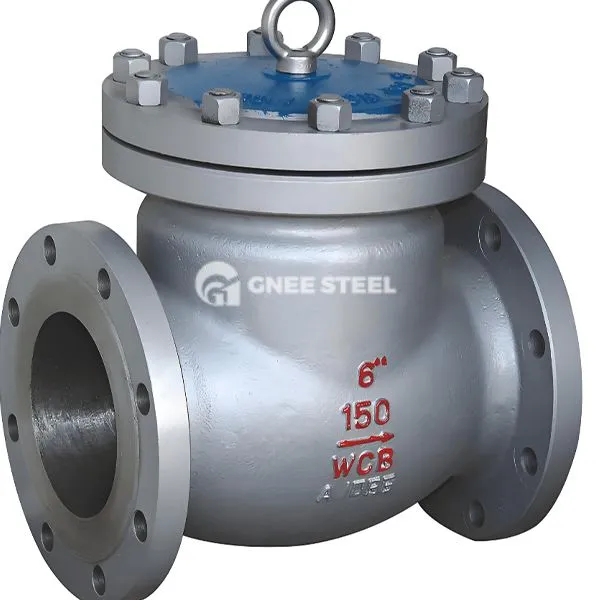

Válvula de retenção de giro de vedação de pressão

A válvula de retenção de balanço selada por pressão é uma válvula que atinge o desligamento unidirecional, girando o disco da válvula em torno do eixo. Sua característica principal é o uso de uma estrutura de vedação com força por pressão (como uma junta de metal ou anel de vedação elástico) para melhorar o desempenho de vedação em condições de alta pressão através da pressão média para impedir efetivamente vazamentos. É adequado para sistemas de tubulações de alta pressão, como petróleo e indústrias químicas, para evitar o refluxo médio e reduzir os efeitos do martelo de água.

‌ Válvula de válvula e componentes de vedação‌

‌ Válvula Material do corpo ‌: aço carbono (WCB), aço inoxidável (316/304) ou aço duplex (2205), adequado para alta pressão (menor ou igual a pn420) e mídia corrosiva‌.
‌ Estrutura de vedação com aperto de si mesmo: a junta de ferida em espiral ou o anel em espiral de metal é usada entre a tampa da válvula e o corpo da válvula. Quando a pressão média aumenta, a pressão da superfície de vedação é aumentada para obter vazamento zero (taxa de vazamento menor ou igual a 0. 01%) ‌.

‌ Válvula Flap e design de acionamento‌ Design‌

‌ Swing Valve Flap‌: A aba de válvula em forma de disco gira em torno do eixo rotativo, e o canal simplificado reduz a resistência ao fluxo (30% ~ 50% menor que o tipo de elevação), que é adequado para cenários de baixa taxa de diâmetro (DN50 ~ DN1200).
‌ Mecanismo de Buffer: Alguns modelos têm molas de amortecimento integradas ou tampões hidráulicos para reduzir o impacto do fechamento do retalho da válvula e evitar a vibração da tubulação.

Tamanho: 2 "~ 24" (DN50mm-DN600mm)

Pressão: ANSI 600LB ~ 3500LB (PN100 ~ PN420)

Média: Água a gás Air Ect

Temperatura: -29 grau -550 grau

Corpo: A105, aço de liga, cf8

Método de conexão: rosqueado, soldagem de bunda, flange

Padrões de fabricação: API 6D, GB/T 12235-2007

Padrões de inspeção: API 698, GB/T 12224-2015

Padrões de comprimento: ASME B 16.10, GB/T 12221-2005

Padrões de flange: jb/t 74-94, gb/t 9113-2010

Classificação de pressão: ASME B 16.34, GB/T 12224-2015

Padrões de flange: ASME B16.5, ASME B16.47 A, API 605



Válvula de retenção de giro de vedação de pressão



Vantagens ‌

Lastão confiável de alta pressão: o design de vedação autodestrutivo tem melhor desempenho de vedação sob alta pressão (maior ou igual a PN160), evitando o problema de afrouxamento do parafuso da vedação tradicional do flange.
‌Low Resistência ao fluxo e vida longa ‌: O corpo da válvula simplificado reduz a perda de pressão (menor ou igual a 0.
‌ Instalação flexível ‌: Suporta instalação horizontal, vertical ou inclinada. Quando instalado verticalmente, a direção do fluxo médio deve ser de baixo para o topo‌.
