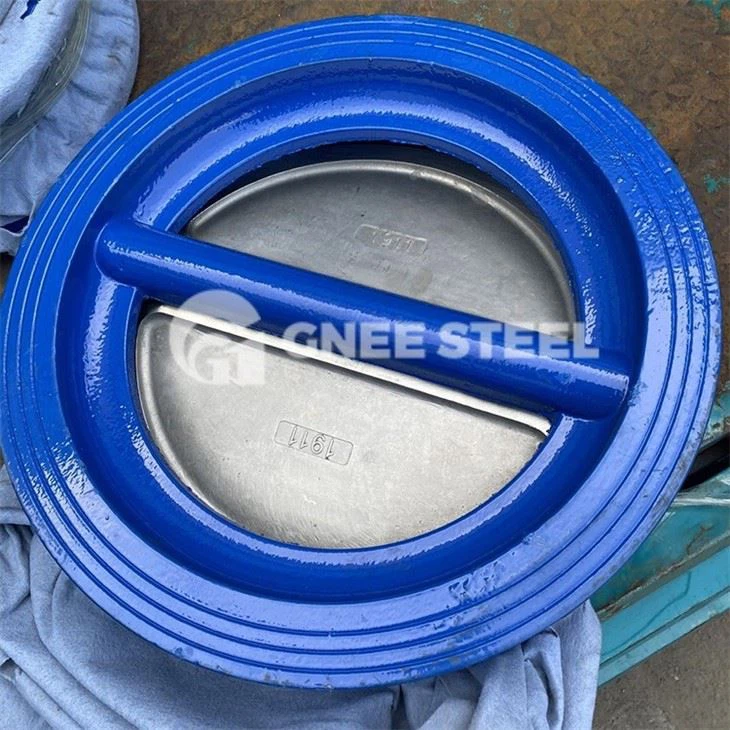

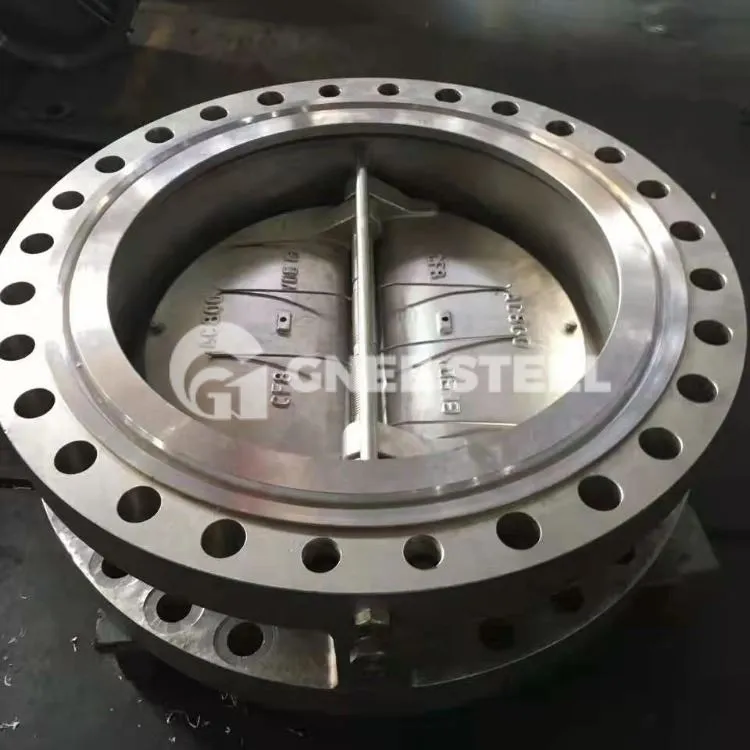

As válvulas de retenção Wafer são instaladas no espaço estreito entre dois flanges. Essas válvulas de retenção simples não têm controles e têm formato delgado, como um disco. Quando o material flui em uma direção predeterminada, a sede da válvula segura um disco e o disco se eleva da sede da válvula. Quando o material flui na direção oposta, o disco é reiniciado automaticamente para interromper o fluxo e evitar mais refluxo do material.
Tamanhos disponíveis 2" - 48"
Corpo e disco em aço inoxidável 316/304
Assentos de aço inoxidável 316/304
Discos duplos abrem 85 graus
Válvula de peso muito leve - até 80% menos peso do que a válvula de retenção tradicional
Discos com mola
Maior capacidade de resposta dos discos
ASME B16.1, B16.5, B16.34, B16.47 e B31.1, API 594 e 598
MSS-SP-25, MSS-SP-55, API 6A e 6D MSS-SP-61
Materiais de construção comuns: A105 A216 WCB / WCC A350 LF2 A352 LCC / LCB316/304 Aço inoxidável
Classificação de pressão: Classe 150 Classe 300 Classe 600 Classe 1500 Classe 2500 PN10 PN16 PN40
- Vantagens da válvula de retenção oscilante wafer
O corpo da válvula estilo wafer é compacto e minimiza o suporte do tubo. Esta série de válvulas de retenção wafer é 2 a 3 vezes mais leve que as válvulas de retenção tradicionais de corpo inteiro.
Para atender aplicações e condições de serviço especiais, essas válvulas estão disponíveis em diversas opções, como purga sem silicone, purga de oxigênio, serviço vertical, operação à esquerda, alavanca, contrapeso e amortecimento.
Para meios contendo materiais fibrosos ou corrosivos, estas válvulas estão disponíveis com uma mola externa que remove a mola do caminho do fluxo. Isto evita a possibilidade de ataque químico à mola ou mola enrolada em fibra.
Assentos de anéis de vedação substituíveis em campo estão disponíveis em uma variedade de estilos e tamanhos para manutenção mínima.
Válvula Wafer
