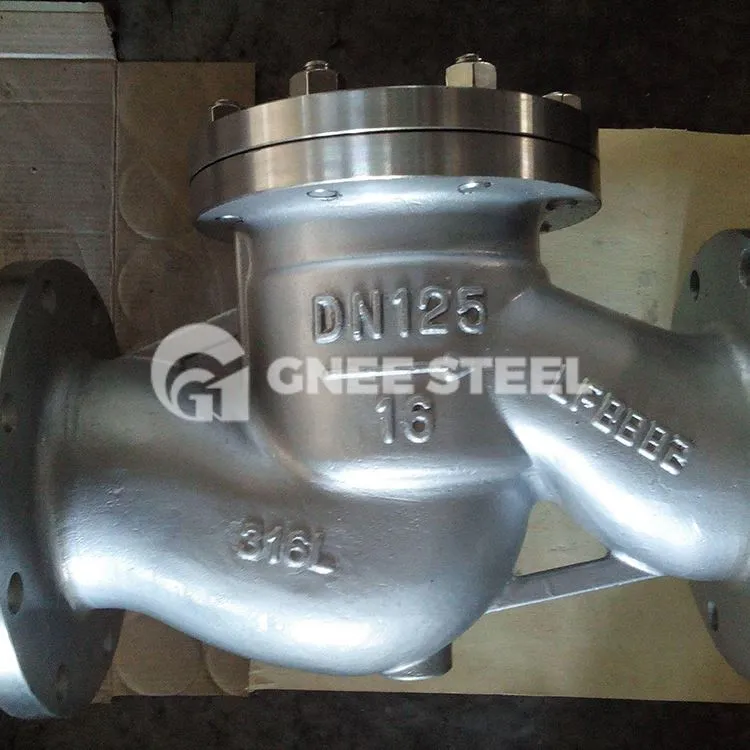

Válvula de retenção tipo swing

A válvula de retenção oscilante é composta principalmente de corpo da válvula, tampa da válvula, sede da válvula, disco da válvula, balancim, pino, suporte e outras peças. O disco da válvula gira em torno de um pino localizado fora da sede da válvula. A parte traseira do disco da válvula é instalada fixamente em uma extremidade do balancim através de um parafuso de conexão e porca, e a outra extremidade do balancim é instalada de forma articulada no suporte de parede da cavidade do corpo da válvula. A pressão média na extremidade de entrada empurra o disco da válvula para girar e abrir, e a pressão média na extremidade de saída e o peso próprio do disco da válvula fazem com que o disco da válvula feche.

Especificação do parâmetro principal:

Projeto e fabricação: Válvula de retenção de aço fundido conforme BS 1868, ASME B16.34, API 6D
Inspeção e Teste:API598,API600 ou API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
Dimensão final BW: ASME B16.25
Cara a cara e de ponta a ponta:ASME B16.10
Classificações de pressão-temperatura: ASME B16.34
Dimensão da espessura da parede:API 600,BS 1868
Gama de Produtos
Material do corpo: aço carbono, aço inoxidável, liga de aço, bronze
Diâmetro nominal:1/2"~48"(DN15~DN1200)
Conexão final: RF, RTJ, BW
Faixa de pressão: Classe150~2500(PN16~PN420)
Temperatura de trabalho:-196ºC~+560ºC

Padrão de projeto

Como instalar uma válvula de retenção oscilante?

As válvulas de retenção oscilantes podem ser instaladas horizontalmente ou verticalmente. Antes de instalar a válvula de retenção de oscilação, você deve garantir que a seta de fluxo esteja na direção correta. Se instalada verticalmente, a seta de fluxo deve apontar para cima para permitir que o líquido que flui através do tubo flua para cima e evitar que a gravidade o puxe para trás e contamine o abastecimento de água.

As etapas a seguir irão guiá-lo sobre como instalar uma válvula de retenção oscilante:

Passo 1: Olhe dentro da válvula
Certifique-se de que não há nada preso dentro do corpo da válvula. Se um objeto pequeno entrar na válvula de retenção de giro, poderá fazer com que o disco fique preso, impedindo todo o fluxo de água.

Passo 2: Empurre o disco para longe da superfície do assento e verifique seu funcionamento para ter certeza de que ele pode se mover livremente.

Etapa 3: Certifique-se de que as extremidades do flange não tenham rebarbas ou bordas que possam impedir a vedação adequada.

Passo 4: Instale a válvula na direção do fluxo de acordo com a seta de direção do fluxo, garantindo que haja uma seção de tubo reto com 3 vezes o diâmetro a montante.

Passo 5: Se instalado verticalmente, o sentido do fluxo deve ser ascendente; se instalada horizontalmente, a tampa da válvula deve estar voltada para cima.
