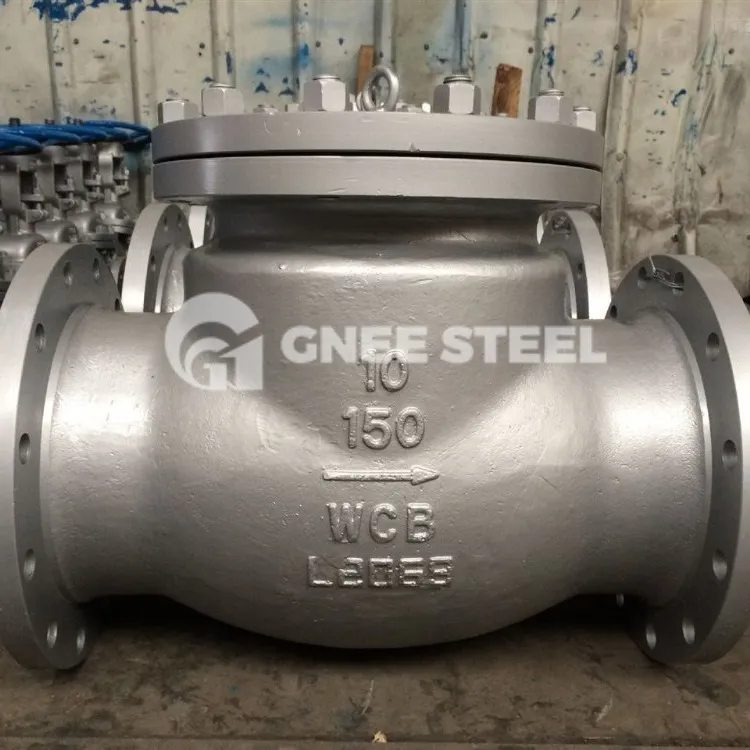

Válvula de retenção inoxidável

A função da válvula de retenção é permitir que o meio flua apenas em uma direção e impedir o fluxo nessa direção. Normalmente este tipo de válvula funciona automaticamente. Sob a pressão do fluido fluindo em uma direção, o disco da válvula se abre; quando o fluido flui na direção oposta, a pressão do fluido e o peso próprio do disco da válvula atuam na sede da válvula, interrompendo assim o fluxo.

Válvula de retenção de giro dobrável

A válvula de retenção oscilante possui um mecanismo de dobradiça e um disco de válvula semelhante a uma porta que repousa livremente na superfície inclinada da sede. Para garantir que o disco da válvula possa alcançar sempre a posição apropriada da superfície da sede da válvula, o disco da válvula é projetado no mecanismo de dobradiça para que o disco da válvula tenha espaço de giro suficiente e faça com que o disco da válvula entre em contato verdadeiro e abrangente com a válvula assento. A aba da válvula pode ser feita inteiramente de metal ou pode ser incrustada com couro, borracha ou cobertura sintética no metal, dependendo dos requisitos de desempenho. Quando a válvula de retenção de oscilação está totalmente aberta, a pressão do fluido fica quase desimpedida, de modo que a queda de pressão através da válvula é relativamente pequena.

Válvula de retenção de elevação dobrável

O disco da válvula de retenção de elevação está localizado na superfície de vedação da sede da válvula no corpo da válvula. Exceto que o disco da válvula pode subir e descer livremente, o resto desta válvula é como uma válvula de bloqueio. A pressão do fluido faz com que o disco da válvula se levante da superfície de vedação da sede da válvula. O refluxo do meio faz com que o disco da válvula caia de volta para a sede da válvula e interrompa o fluxo. Dependendo das condições de uso, o disco da válvula pode ser uma estrutura totalmente metálica ou pode ser embutido com uma almofada de borracha ou anel de borracha na estrutura do disco da válvula. Assim como a válvula de bloqueio, a passagem do fluido através da válvula de retenção de elevação também é estreita, de modo que a queda de pressão através da válvula de retenção de elevação é maior do que a da válvula de retenção de oscilação e o fluxo da válvula de retenção de oscilação é limitado.
