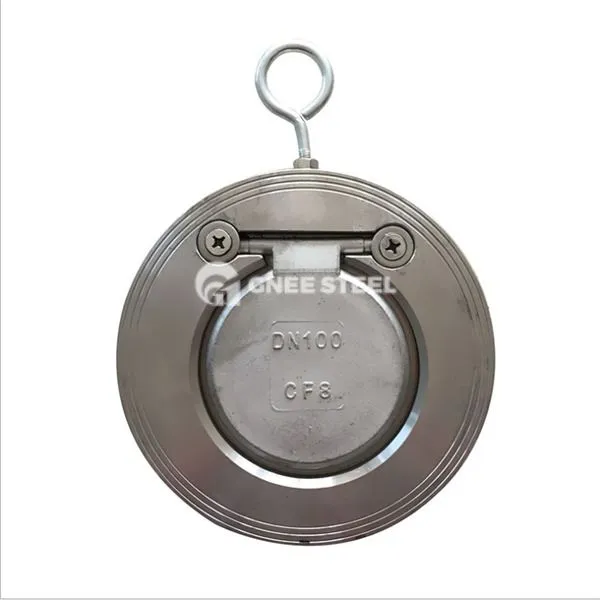

Válvula de retenção de wafer de placa única

A válvula de retenção de wafer de placa única é uma válvula que atinge o desligamento unidirecional girando ou levantando um único disco de válvula. Sua estrutura principal é uma instalação do tipo wafer (nenhuma conexão de flange), que depende da própria pressão do meio para acionar o disco da válvula para abrir e fechar para impedir que o meio flua para trás. Os principais componentes incluem:

Corpo da válvula: geralmente feito de aço inoxidável (304/316) ou UPVC, que é resistente à corrosão e adequado para condições de baixa pressão a média.
Disco de válvula: um design de disco de peça única, que fecha rapidamente com a pré-carga da mola ou a assistência da gravidade para reduzir o impacto do martelo de água.
Vedação: borracha (NBR/EPDM) ou selo dura de metal (liga de bronze/estrelito) é usada para garantir que a taxa de vazamento seja menor ou igual a 0. 01%.



Válvula de verificação de placa única gnee



Vantagens ‌

‌Compact e leve: a espessura do design do tipo wafer é apenas ‌1/3 ~ 1/2‌ da válvula de retenção tradicional do flange, salvando espaço de instalação‌. ‌ Fechamento rápido: o tempo de fechamento do disco de válvula assistido por mola é menor ou igual a 0. 2 segundos, impedindo efetivamente o fluxo de recuperação média e o efeito do martelo de água. ‌LOW Resistência do fluxo ‌: A perda de pressão do projeto do corpo da válvula simplificada é menor ou igual a 0. 03MPA, adequada para cenários de baixa taxa de fluxo‌. ‌ Manutenção de custos de baixo índice ‌: nenhum mecanismo de acionamento complexo, desmontagem e montagem fácil, baixo custo de substituição de vedantes‌. ‌

Aplicações ‌

Sistema de abastecimento de água e drenagem de construção ‌: Usado para tomada de água para evitar o refluxo de água e impactar no impulsor quando a bomba é interrompida. ‌ Theamento, ventilação e ar condicionado (HVAC) ‌: Adequado para tubulações de circulação de água refrigerada, suportando -10} grau ~ 60 graus condições de trabalho‌. ‌ Pipelines de baixa pressão química: transporte de água limpa e meios fracamente corrosivos (como concentração de solução ácida e alcalina menor ou igual a 10%) ‌.
