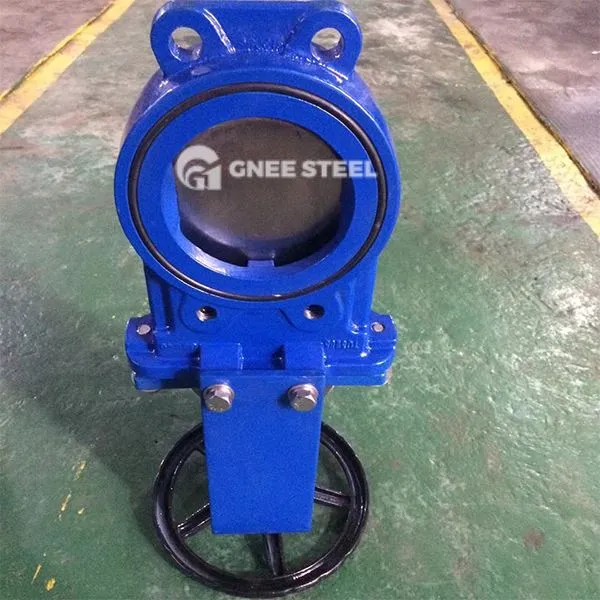

Válvula de faca de ferro dúctil

A válvula de faca de ferro dúctil é uma válvula de portão do tipo faca feita de ferro dúctil. Tem a capacidade de corte da válvula da faca e a alta resistência e resistência à corrosão do ferro dúctil. É adequado para o controle de corte de partículas, fibras ou viscosidade alta. Seu portão é uma estrutura em forma de faca ou em forma de cunha, e a direção do movimento é perpendicular ao fluido. É usado apenas no estado totalmente aberto ou totalmente fechado e não pode ajustar o fluxo.

Projeto de estrutura do núcleo

Corpo da válvula e material

O corpo da válvula é feito de ferro dúctil (como o modelo PZ73X -10 q). O projeto estrutural integrado elimina o risco de vazamento e melhora a durabilidade.

A parte inferior do portão é uma lâmina (ângulo de cunha de 5 graus -50), que pode cortar impurezas como fibras e declives; O portão elástico pode ser ligeiramente deformado para compensar o desvio da superfície de vedação.

Selar e acionar

A superfície de vedação é feita de superfície de carboneto ou material de PTFE, combinado com a força de suporte da placa de aço para obter lenta vedação de fechamento, reduzir o atrito plano e prolongar a vida útil do serviço. Suporta a unidade manual, elétrica, pneumática ou chanfrada para atender às necessidades de automação de diferentes condições de trabalho.

American Standard
Design para ANSI/AWWA C509
Dimensão presencial para ASME B16. 10-2000 (série ISO 3)
Flange e perfuração para SME/ANSI B16. 42-1998
Padrão britânico
Design para BS5163, BS5150
Dimensão presencial para BS5163 (ISO 3Series, série ISO19)
Flange e perfuração para BS4504 Part1 (En1092)
Alemanha Padrão
Design para DIN3352
Dimensão presencial para DIN3202 (F4: ISO 14 Series; F5: ISO 15 Series)
Flange e perfuração para BS En1092



Válvula de faca de ferro dúctil



Vantagens

• ‌ Roupa e resistência à pressão: o ferro dúctil tem alta resistência à tração (melhor que o ferro fundido comum), e a superfície de vedação dura pode suportar meios altamente abrasivos (como escória e polpa).
• Projeto Projeto de resistência ao fluxo do fluxo: O canal de fluxo é reto quando totalmente aberto, com queda de baixa pressão, adequada para grandes cenários de fluxo.
• ‌ Manutenção fácil: estrutura compacta, peso leve e o projeto sem câmara do corpo da válvula reduz a deposição de impureza e reduz a frequência de manutenção.

Aplicações

• Protection Proteção ao ambiente e tratamento de esgoto: corte o esgoto contendo fibras e partículas sólidas para impedir o bloqueio do tubo (como controle de esgoto na indústria de fabricação de papel).
• ‌Mining e metalurgia: controlar o transporte de meio de alta viscosidade ou meios contendo partículas, como pasta e lama.
• Industry e indústria química: o design sanitário pode ser usado para mídia de chorume ou corrosivo (deve atender aos padrões de certificação de materiais).
