A porca da haste da válvula de gaveta de haste ascendente está no capô ou suporte e, ao abrir e fechar a gaveta, a haste é levantada e abaixada girando a porca da haste. Esta estrutura é favorável à lubrificação da haste da válvula e o grau de abertura e fechamento é óbvio, por isso é amplamente utilizado. Normalmente, há roscas trapezoidais na haste de elevação, através da porca na parte superior da válvula e da ranhura guia no corpo da válvula, o movimento rotativo é alterado para um movimento linear, ou seja, o torque operacional é alterado para o impulso operacional. As válvulas de gaveta de haste aberta são geralmente usadas em ocasiões em que a posição da haste da válvula precisa ser frequentemente observada ou operada manualmente, como algumas tubulações de pequeno fluxo e baixa pressão.
Especificação da válvula de gaveta de haste ascendente de aço carbono API 600
|
Tamanho: |
2" a 60" |
|---|---|
|
Material do corpo: |
Aço fundido ou ferro fundido |
|
Assento: |
Assento de metal ou assento macio |
|
Formulário de conexão: |
Mesa |
|
Posição da rosca da haste da válvula: |
Válvula de gaveta externa |
|
Aplicativo: |
Uso Industrial da Água |
|
Material: |
Aço carbono, aço inoxidável, aço de liga |
|
Superfície de vedação: |
Portão de faca |
Dimensão (mm) e pesos Classe 150
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmáx |
D0 |
Peso (kg) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

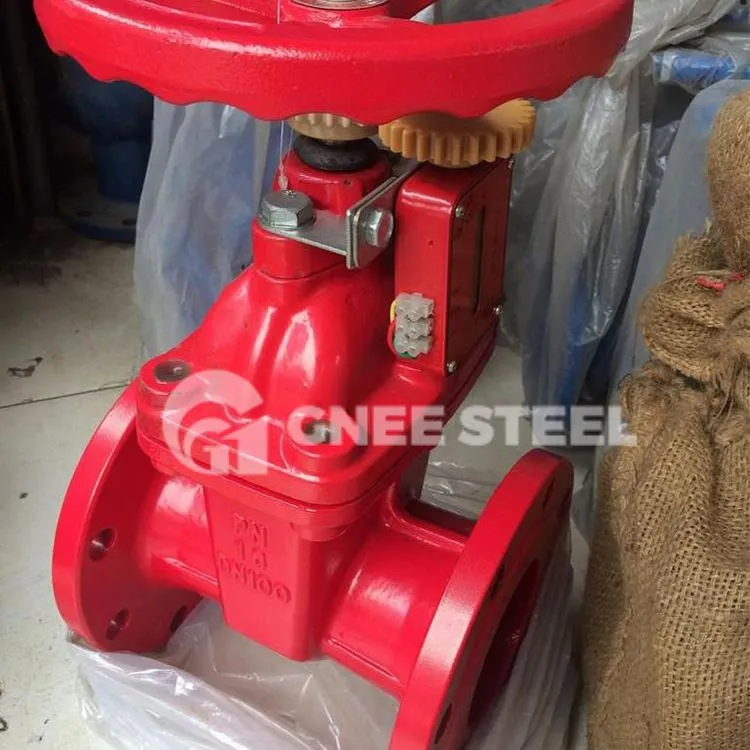

Válvula de gaveta de haste ascendente de aço carbono
