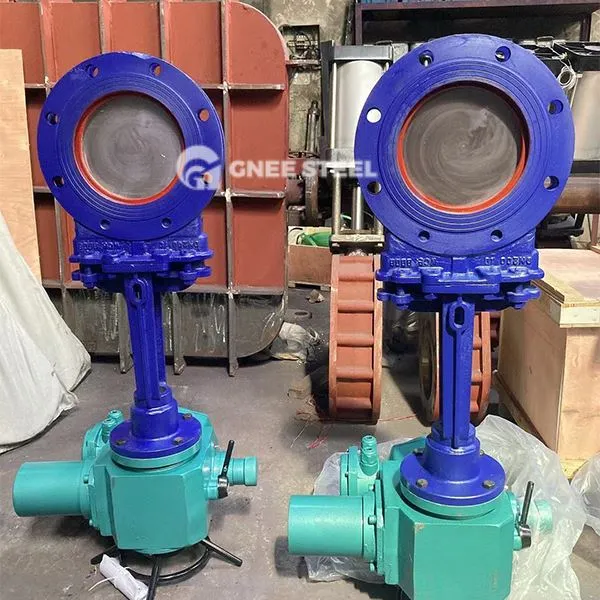

Válvulas de portão de faca acionada elétrica

‌ Válvula de faca elétrica ‌ é uma válvula que usa um atuador elétrico para acionar o portão para se mover verticalmente. Suas peças de abertura e fechamento são portões em forma de faca ou em forma de cunha. A direção do movimento é perpendicular à direção do fluxo do fluido. Ele é usado apenas para controle de corte de fluido fechado ou completo e não pode ajustar o fluxo. ‌
Composição estrutural componentes ‌core ‌ ‌ ‌ válvula ‌: projeto geralmente livre de câmara, feito de ferro fundido, aço inoxidável ou aço de liga, para aumentar a resistência à pressão e a resistência à corrosão. Plate Placa: estrutura em forma de faca ou em forma de cunha, a parte inferior foi projetada para ser em forma de lâmina (ângulo de cunha de 5 graus de 5 graus), que pode cortar fibras, declives e outras mídias; O portão elástico pode ser ligeiramente deformado para se adaptar ao desvio da superfície de vedação. ‌ Asselamento de sela: a superfície de vedação é feita de superfície de carboneto ou materiais elásticos (como anéis de O), e alguns modelos suportam a vedação bidirecional. ‌ Atuador elétrico ‌: Motor integrado, mecanismo de desaceleração e módulo de controle para obter uma operação automatizada remota. ‌ ‌
Design auxiliar‌
A superfície da haste da válvula é endurecida (como o cromo duro) para evitar o desgaste; Alguns modelos estão equipados com uma estrutura de haste de válvula anti-balanço para melhorar a segurança‌.

Princípio de trabalho
‌Opening and Feching Process‌: O atuador elétrico aciona a haste da válvula para subir e descer verticalmente, dirigindo o portão e o assento da válvula para caber (fechar) ou separar (aberto), cortando ou conduzindo o meio.
‌ Mecanismo de selação ':
‌ Self-seling‌: Quando fechado, a pressão média pressiona o portão contra o assento da válvula para formar uma vedação (adequada para cenários de baixa pressão) ‌.
‌ Salamento forçado: confiando na força motriz externa (como o atuador elétrico) para pressionar o portão e o assento da válvula (adequado para cenários de alta pressão ou alta precisão) ‌



Válvulas de portão de faca acionada elétrica



Pontos de dor e soluções

Desafios de alto desgaste e mídia corrosiva‌

Points Pontos da panela: As válvulas tradicionais são propensas a usar e vazar em meios de chorume e corrosivo.
‌Solutions‌: Use superfícies de vedação de carboneto, revestimentos de PTFE ou estruturas de metal para melhorar a resistência ao desgaste e a resistência à corrosão.
‌ Bloqueio de problemas com partículas/fibra mídia‌

Points Pontos da panela: as fibras e as partículas sólidas podem facilmente causar válvulas para ficar preso ou falha no selo.
‌Solutions‌: O design do portão do tipo faca pode cortar fibras e raspar a superfície de vedação para manter o canal de fluxo desobstruído.
‌ Requisitos de detecção sob ambientes de alta pressão e alta temperatura‌

Points Pontos da panela: Alta temperatura e alta pressão As condições aumentam o risco de deformação da superfície de vedação.
‌Solutions‌: otimize o projeto do ângulo da cunha (como assentos de válvula elástica), dispersam a carga de pressão e garanta a confiabilidade de vedação sob alta temperatura.
‌ Automatio e requisitos de controle remoto‌

Points Pontos da panela: a operação manual é ineficiente e a intervenção remota é necessária em ambientes de alto risco.
Solution‌: integrar atuadores elétricos para suportar controle centralizado remoto e ajuste automático (como parâmetros de fluxo e pressão) e melhorar o nível de inteligência dos sistemas industriais‌. ‌ Custos de manutenção e perdas de tempo de inatividade‌
Points Pontos da panela: falhas frequentes da válvula levam à estagnação da linha de produção. Solution‌: O design modular simplifica o processo de desmontagem e os materiais resistentes ao desgaste reduzem a frequência de manutenção e reduzem os custos de uso abrangentes‌.

Aplicações
‌ Proteção ambiental e tratamento de esgoto ‌: corte o esgoto contendo fibra e impurezas sólidas para impedir o entupimento da tubulação.
‌Mining e metalurgia: controlar o transporte de meios de alta viscosidade ou conteúdo de partículas, como pasta e lama.
‌ Chemical e Indústria de alimentos ‌: projeto sanitário para mídia corrosiva ou gerenciamento de fluidos de alta limpeza (deve atender aos padrões de certificação de materiais) ‌.
