Descrição dos produtos

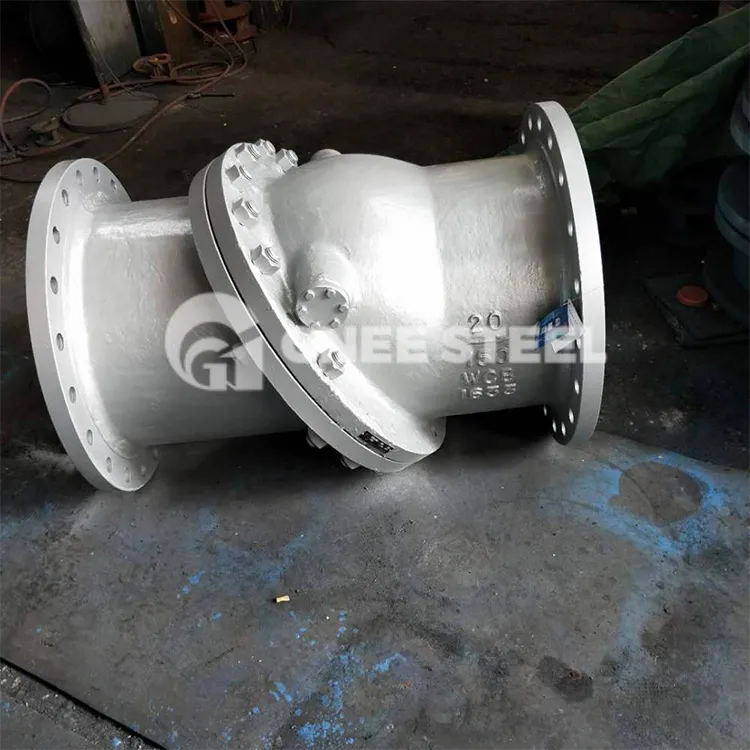

A válvula de retenção PXH44H Swash Plate é uma válvula com um projeto estrutural especial. É usado principalmente para impedir o refluxo da mídia no sistema de pipeline e proteger a segurança do equipamento. Suas características principais são que ele não atinge o impacto e a operação de baixo ruído por meio da estrutura mecânica otimizada, além de ter resposta rápida e desempenho de vedação eficiente.
Válvula de retenção PxH44H Swash Plate refere-se à válvula de retenção PLACH PLACA PLACA PXH44H-150 LB, que é uma válvula de retenção que não é de choque com tamanho de flange ASME B16.5 GB HG SH. Sua principal vantagem é superar o fenômeno de impacto e martelo de água causado por válvulas de seleção de balanço e válvulas de seleção de elevação em condições de trabalho e obter operação não-choque.
|
Tamanhos intervalos |
De 2 "a 30" |
|
Classificações de pressão |
Classe 150 para Classe 600, PN16 a PN100 |
|
Excreva as conexões |
RF ou RTJ flangeado, pontas de bunda ou cubo |
|
Inspecione e testado |
API 598 ou API 6D |
|
Termidas de solteira |
ASME B16.25 ◆ Válvulas marcando para MSS SP-25 |
|
Dimensões cara a cara |
API 6D ou ASME B16.34 ◆ Extremidade flangeada para ASME B16.5 |
|
Design e fabricado |
API 6D, ASME B16.34 ou equivalente. ◆ Classificações de PT para ASME B16.34 |
Materiais de peças
|
Código |
Corpo da válvula |
Disco |
Assento de vedação |
|
|
P |
Cf8 |
Cf 8+ stl |
0CR19NI9 |
Ptfe |
|
R |
CF8M |
CF8M+STL |
0CR17NI12MO2 |
|
|
K |
Cf3 |
Cf 3+ stl |
00CR19NI11 |
|
|
J |
CF3M |
CF3M+STL |
00CR17NI14MO2 |
|
|
E |
CN7M |
CN7M+STL |
Liga 20 |
|
|
C |
WCB |
WCB +13 cr |
0CR19NI9 |
|
|
D |
LCB |
Cf 8+ stl |
0CR19NI9 |
|
Tamanho
|
Diâmetro da válvula |
NPS |
2 |
2 ? |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
|
Dn |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
800 |
|
|
L |
203 |
216 |
241 |
292 |
356 |
495 |
622 |
698 |
787 |
864 |
978 |
978 |
1295 |
1295 |
1143 |
1143 |
1194 |
|
|
D |
160 |
182 |
196 |
230 |
300 |
390 |
432 |
510 |
540 |
635 |
700 |
770 |
900 |
930 |
991 |
1020 |
1150 |
|
|
W |
178 |
198 |
224 |
252 |
326 |
426 |
456 |
530 |
576 |
670 |
740 |
818 |
948 |
988 |
1050 |
1090 |
1240 |
|
|
Peso (kg) |
11 |
16 |
22 |
34 |
62 |
112 |
169 |
238 |
337 |
420 |
550 |
685 |
910 |
1055 |
1260 |
1540 |
1860 |
|
Características estruturais
O disco de válvula excêntrica duplo entra em contato gradualmente na superfície de vedação ao fechar, alcançando uma operação sem impacto e sem ruído.
Sede da válvula de metal microelástica com bom desempenho de vedação.
Projeto de disco da válvula borboleta, abertura e fechamento rápido e sensível, vida útil longa.
A estrutura da placa swash faz com que o canal de fluido simplifique, com pequena resistência ao fluxo e efeito de economia de energia.
