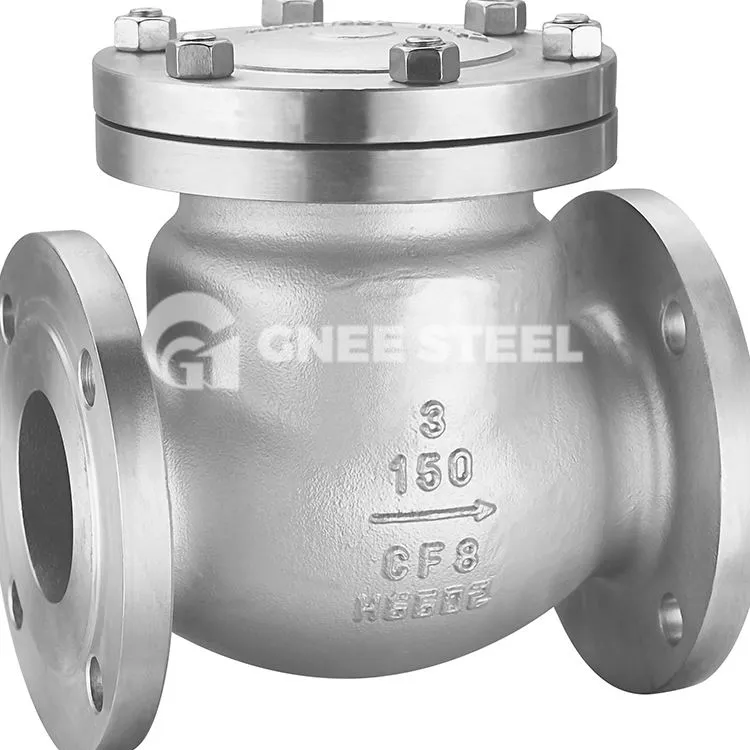

As válvulas de retenção oscilantes são usadas principalmente em tubulações horizontais, mas também podem ser usadas em tubulações verticais. Quando utilizado em tubos verticais, o meio deve fluir de baixo para cima.
- Projetado e fabricado de acordo com API 6D, BS1868 ou ASME B16.34 ◆ Classificações PT de acordo com ASME B16.34
- Dimensões face a face conforme ASME B16.10 ◆- Extremidades flangeadas conforme ASME B16.5
- Extremidades soldadas de topo conforme ASME B16.25 ◆ Extremidades rosqueadas conforme ASME B1.20.1
- Extremidades de soquete soldadas conforme ASME B16.11 ◆ Marcação de válvulas conforme MSS SP-25
- Inspecione e teste conforme API 598
- Estruturado em Tampa Aparafusada
- Classificações de pressão da classe 150 à classe 1500, PN16 a PN260
- Termina conexões em RF flangeado ou RTJ, soldadas de topo e ranhuradas
- Os tamanhos variam de 1/2" a 2" para itens forjados e 1 1/2" a 60" para fundidos.
- Materiais do corpo disponíveis em aço CF8, CF8M, CF3, CF3M, aço fundido duplex e super duplex
- Materiais de acabamento disponíveis em SS304, SS304L, SS316, SS316L e outros especiais
- Sistema de bypass opcional e conjunto de contrapeso.
- Opções de Porto Completo ou Porto Regular
| Modelo | Tamanho | DN (mm) | Pressão da mídia | Temperatura da mídia |
|---|---|---|---|---|
| SCS-04 | ½" | 15 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-05 | ¾" | 20 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-06 | 1" | 25 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-07 | 1 ¼" | 32 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-08 | 1 ½" | 40 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-09 | 2" | 50 | 0 a 13 BAR | -25 graus a 180 graus |
Válvulas de retenção SS
