Descrição da válvula de retenção carregada na mola
Spring A válvula de retenção carregada é uma válvula unidirecional que é fechada com a ajuda da força de mola, permitindo que o meio flua em uma direção e bloqueando o trackfluch reverso. Seu mecanismo central é:
Abertura do fluxo em direção a: a pressão média supera a resistência da mola e empurra o disco da válvula (como disco da válvula, bola etc.) para abrir, formando um canal de fluxo;
FORTE REVERVERSO DE FLUXO : Quando a pressão média desaparece ou ocorre o refluxo, a força da mola redefine rapidamente o disco da válvula para a posição de vedação para bloquear o retorno.
A pressão do gatilho da ação de fechamento (isto é, pressão de ruptura) depende da rigidez da mola e das condições de trabalho médias.
Tipo e estrutura
Classification by Structure:
Spring Tipo em linha : O disco da válvula é paralelo ao eixo da tubulação, com uma estrutura compacta, adequada para pipelines de pequeno diâmetro (DN15 ~ 100mm);
Spring y Tipo: O disco da válvula está em um certo ângulo na tubulação, com menor resistência ao fluxo e fácil manutenção. É frequentemente usado em cenários de abertura e fechamento de alta pressão ou frequentes;
Swing Spring Assisted Type: combina disco de válvula de giro articulado com tampão de mola para reduzir o impacto de fechamento e é adequado para pipelines de grande diâmetro (DN200 ~ 1200mm).
Key Components:
Material de prole: aço inoxidável (304\/116L) ou aço de liga, resistente à corrosão e elasticamente estável;
Formulário de seleção : vedação dura de metal (alta temperatura e alta pressão) ou vedação macia elástica (PTFE\/grafite), atendendo aos padrões de vazamento da ANSI Classe VI
Especificação da válvula de retenção carregada na mola
|
Nome do produto |
Válvula de chalé de primavera da indústria |
|||
|
Tamanho |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
ENCERTO DE CONEXÃO |
rosqueado |
|||
|
Padrão |
3A, DIN, SMS, ISO |
|||
|
Junta |
Silicone, EPDM, Viton |
|||
|
Operação Way |
Atuador manual, pneumático e elétrico |
|||
|
Temperatura máxima |
10bar |
|||
|
Temperatura de trabalho |
-10 grau para +120 grau |
|||
|
Polimento de superfície |
RA menor ou igual a 0. 8μm |
|||
|
Remessa |
Por Express, por via aérea ou por mar, como solicitação do cliente |
|||
|
Escopo do aplicativo |
Laticínios, comida, cerveja, bebida, farmácia, cosmética, água etc. |
|||

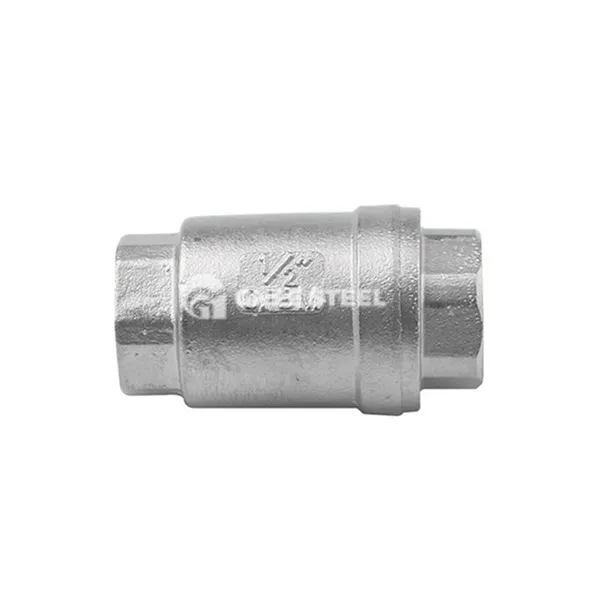

válvula de retenção carregada de mola
Características
Resposta rápida: o fechamento assistido por mola reduz o tempo de redefinição para menos de 0. 5 segundos, reduzindo significativamente o risco de martelo de água;
Alta vedação: A mola pré-carregada aumenta a força de fixação entre o disco da válvula e o assento da válvula e pode efetivamente impedir o fluxo de refluxo em condições de baixa pressão;
Projeto de baixa resistência ao fluxo : A estrutura do canal da válvula simplificada reduz a perda de pressão e a perda de queda de pressão é inferior a 3% (totalmente aberta); Durabilidade: a superfície da mola e de vedação é resistente ao desgaste e a vida útil do serviço pode atingir 5 ~ 10 anos (condições normais de trabalho).
Aplicações
Sistema de HVAC: Prevenir o refrigeração da água ou do refluxo do vapor, proteja as bombas de água e as caldeiras;
Pipelines de processo petroquímico): controle o fluxo unidirecional de meios corrosivos (como líquidos ácidos e álcalis);
Sistema de transmissão hidráulica : bloqueie o refluxo do óleo hidráulico para evitar que o atuador perca o controle;
Indústria alimentar e farmacêutica : o projeto sanitário (polimento espelhado) atende às necessidades do controle de líquido asséptico.
