Descrição da válvula de retenção elétrica
A válvula de retenção elétrica é um dispositivo de verificação que controla a abertura e o fechamento do disco da válvula através de um atuador elétrico. Possui a função de desligamento unidirecional de uma válvula de retenção tradicional e a capacidade de controle de automação remota de uma válvula elétrica. Suas funções principais incluem:
Fluxo anti-medium: confiando na estrutura de vedação do disco da válvula e na sede da válvula para impedir o fluxo reverso do meio;
Abertura e fechamento inteligentes: recebendo sinais externos (como instruções de PLC) através do atuador elétrico para obter abertura e fechamento precisos da válvula.
Componentes principais
Corpo da válvula: adota principalmente uma estrutura de aço inoxidável de três peças (tampa da válvula esquerda + corpo da válvula média + tampa da válvula direita), que é presa por parafusos para melhorar a vedação;
Disco da válvula: Design de levantamento ou giro, a superfície de vedação é coberta com camada fluoroplásica/de borracha, adequada para meios corrosivos;
Atuador elétrico: Motor integrado, dispositivo de transmissão de engrenagem de worm, suporta 4 ~ 20mA sinal ou controle de comando digital.
Princípio de trabalho
Flow Floww: a pressão média empurra o disco da válvula para abrir para permitir a circulação; Fluxo reverso ou fechamento ativo : O atuador elétrico aciona o disco da válvula para forçar o fechamento para bloquear o refluxo (as válvulas de seleção tradicionais dependem da pressão média e do peso morto, enquanto as válvulas de seleção elétrica podem intervir ativamente).
Especificação da válvula de retenção elétrica
| Papel | Material | Pt spec. |
| Corpo | Ferro fundido | A126 Classe b |
| Ferro dúctil | A536 gr. 65-45-12 | |
| Haste | Aço inoxidável 410 | A276 S410 00 |
| Aço inoxidável 431 | A276 S431 00 | |
| Anel do assento | EPDM /NBR | |
| O-ring | EPDM /NBR | |
| Casquilho | Ptfe | |
| Bronze | B62 C83600 | |
| Padrão de válvula | ||
| ISO 5752/BS5155/BS EN 593/MSS SP -67/API 609 | ||
| Pressão de pressão e classificação | ||
| Pressão de trabalho | 16BAR/27.5BAR | |
| Pressão de teste | Shell: 24bar/37.5bar | |
| SEAL: 17.6BAR/27.5BAR | ||
| Temperatura de trabalho | -20 grau a 110 graus EPDM | |
| -10 grau a 80 graus de assento NBR | ||
| Mídia adequada | Água, óleo e gás | |
| Descrição Produtos | ||
| Tamanho | Dn 40- dn1200 | |
| Flange final | ANSI B 16.1, EN 1092, como 2129 | |
| Frente a frente | ANSI B 16.10; EN 558-1 série 20 | |
| Flange superior | ISO 5211 | |
| Produtos relacionados | 1. Mamilos e soquetes de aço carbono | 2. Flanges |
| 3. Acessórios de loda de butting de aço carbono | 4. Tubos | |
| 5. Acessórios de alta pressão | 6. Válvulas | |
| 7. Ptfe .Thread fita fita de vedação | 8. Acessórios de latão | |
| 9. Acessórios para tubos de ferro dúctil | 10. Acessórios de cobre | |
| 11. acessórios ranhurados | 12. acessórios sanitários, etc. | |
| Certificado | BSI, ISO9001: 2008 | |
| Aplicações | Água fresca, esgoto, água do mar, ar, vapor, alimentos, remédios, óleos, álcalis, sal etc. | |
| Os desenhos ou desenhos do comprador estão disponíveis. | ||
| Pacote | 1. Cartons sem paletes. | |
| 2. Cartons com paletes. | ||
| Ou como requisitos do comprador. | ||

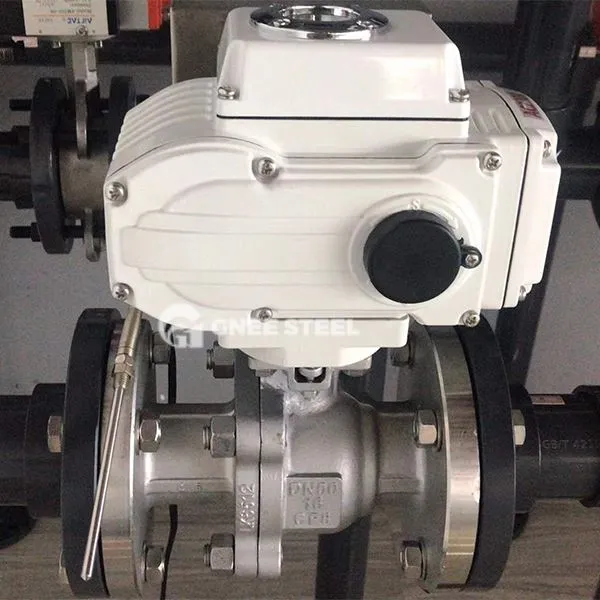

Válvula de retenção elétrica
Vantagens
Alta confiabilidade : o atuador elétrico pode forçar o disco da válvula a fechar, evitando a falha da válvula de retenção tradicional devido ao bloqueio de impurezas; Longo Life: A resistência à corrosão do aço inoxidável é melhor que a das válvulas de ferro fundido/aço carbono.
Limitações
Dependência na fonte de alimentação externa: Quando a energia está desligada, ela precisa confiar na potência de backup ou na estrutura mecânica para manter a função; High Cost: o atuador elétrico e a estrutura dividida tornam o preço mais alto que as válvulas de verificação ordinárias
