Válvula de retenção de sede macia

Uma válvula de retenção de sede macia (também chamada de válvula de retenção de sede macia) é uma categoria de válvula de retenção que usa um material de vedação não{0}}metálico compatível montado no gatilho ou na sede da válvula para formar a vedação de fechamento. Quando a pressão do fluido de avanço excede a pressão de abertura da válvula - a pressão mínima necessária para levantar o gatilho e iniciar o fluxo - a válvula abre para permitir a passagem. Quando o fluxo direto cessa ou a contrapressão se desenvolve, o gatilho é recolocado e a vedação elastomérica é comprimida contra a superfície de contato para bloquear o fluxo reverso.

A diferença que define entre as válvulas de retenção de sede macia e de sede rígida é a interface de vedação: as válvulas de sede rígida usam contato de metal rígido-com{1}}metal, enquanto as válvulas de sede macia dependem de materiais elásticos deformáveis ​​para criar uma vedação mais firme e resistente-a vazamentos em pressões operacionais mais baixas. Esta distinção determina diretamente a adequação para diferentes requisitos de aplicação.

As válvulas de retenção de sede macia de alto-desempenho são projetadas com opções estruturais e de materiais adaptadas às demandas da aplicação, com componentes principais que incluem:

Corpo da Válvula: a maioria dos modelos de nível-industrial e laboratorial usa aço inoxidável 316 para ampla compatibilidade química e resistência à corrosão; latão e aço carbono também estão disponíveis para serviços de-uso geral e pressão-baixa.

Elemento de vedação: As vedações elastoméricas ou poliméricas são o principal componente funcional. Os materiais comuns incluem:

Nitrila (NBR): para serviços-gerais de água e óleo, até ~200 graus F

EPDM: Para serviço de água e vapor, até ~300 graus F

Viton® (FKM): Para serviços químicos e de hidrocarbonetos, até ~400 graus F

PTFE (Teflon®): Excelente resistência química com baixo atrito, adequado para uma ampla gama de produtos químicos agressivos.

Kalrez® (FFKM): perfluoroelastômero premium que oferece excepcional resistência química e desempenho contínuo em altas-temperaturas de até aproximadamente 600 graus F (316 graus).

Muitos projetos de alta-pressão incluem um anel de apoio de metal para proteger a vedação contra extrusão e deformação permanente em pressões elevadas.Mecanismo de gatilho: Dois designs principais são padrão da indústria:

Bonecos-carregados com mola: Utilize uma mola de retorno para auxiliar no fechamento, adequada para qualquer orientação de montagem.

Bonecos-assistidos por gravidade: Elimine totalmente as molas, contando com o peso do gatilho para o fechamento. Muitas válvulas de retenção de elevação-assistidas por gravidade são projetadas para instalação vertical, fornecem pressão de abertura extremamente baixa (até 0,5 psi) e são ideais para instalações de bomba no lado de sucção-onde a queda de pressão deve ser minimizada.

Caminho de fluxo interno: Projetos higiênicos e analíticos premium apresentam baixo volume morto interno (perna morta) e cavidades internas bem-varridas para minimizar a estagnação de fluidos e o risco de contaminação, essencial para aplicações de HPLC, farmacêuticas e de grau alimentício-.

Informe-nos sua pressão, mídia e tipo de conexão-recomendaremos a válvula de retenção de sede macia correta dentro de 24 horas.

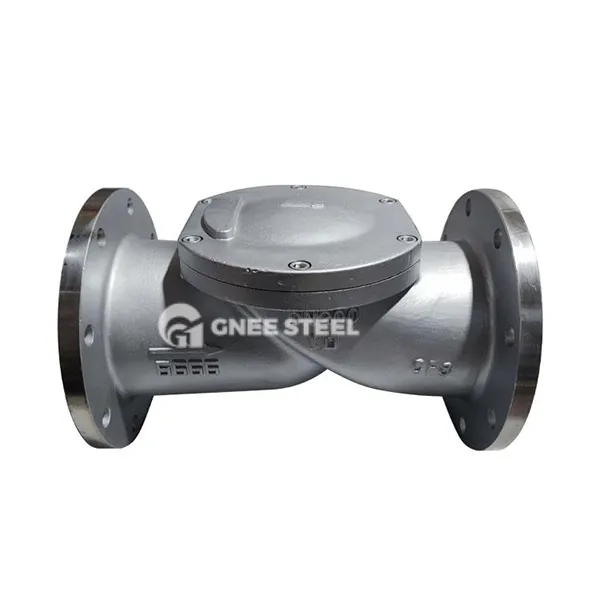

válvula de retenção de sede macia



Vantagens das válvulas de retenção de sede macia

Os designs de sede macia oferecem benefícios de desempenho distintos que os tornam preferidos para muitas aplicações críticas-de precisão e segurança:

Bolha-Vedação hermética: o elastômero deformável se adapta perfeitamente à superfície de vedação, alcançando quase{0}}vazamento mesmo em contrapressões baixas. Válvulas de retenção com sede-de metal padrão geralmente permitem maior vazamento permitido do que projetos com sede-macia, especialmente sob baixa pressão diferencial.

Baixa pressão de rachadura: Muitos modelos de sede macia abrem em pressões abaixo de 1 psi, tornando-os adequados para sistemas-de baixa pressão e para o lado de sucção (entrada) de bombas de deslocamento positivo e HPLC sem restringir o fluxo de entrada.

Higiênico e limpo-Design amigável: Superfícies de vedação lisas e não{0}}metálicas reduzem o aprisionamento de partículas e são fáceis de higienizar, alinhando-se aos padrões sanitários FDA 21 CFR e 3-A para processamento de alimentos, bebidas e produtos farmacêuticos.

Amortecimento de vibração e ruído: A vedação elastomérica absorve a vibração do sistema e reduz a vibração do gatilho durante a operação, diminuindo o desgaste dos componentes internos e reduzindo o ruído operacional.

Nossos engenheiros de válvulas podem recomendar o melhor material de sede (NBR, EPDM, FKM, PTFE ou FFKM) com base nas suas condições operacionais.

Limitações e restrições de aplicação

Embora altamente versáteis, as válvulas de retenção de sede macia têm limites operacionais que devem ser avaliados durante a seleção para evitar falhas prematuras:

Restrições de temperatura: Os materiais elastoméricos têm faixas de temperatura definidas, normalmente variando de -60 graus F a 600 graus F (-51 graus a 316 graus), dependendo do material da vedação. O frio extremo pode fazer com que as vedações fiquem quebradiças e rachadas; altas temperaturas sustentadas aceleram a degradação e a deformação permanente da compressão.

Limites de pressão: Em pressões muito altas, as vedações macias podem extrusar ou deformar-se permanentemente. Os anéis de apoio de metal ampliam as classificações de pressão, mas as válvulas de sede macia geralmente não conseguem corresponder à capacidade de pressão ultra-alta-de todos os-projetos de sede rígida de metal.

Riscos de meios químicos e abrasivos: Produtos químicos agressivos podem inchar, amolecer ou degradar elastômeros incompatíveis. Fluidos com partículas abrasivas suspensas irão corroer rapidamente as superfícies de vedação, levando a vazamentos prematuros e falhas.

Risco de lavagem da vedação: Fluxos de surto severos ou eventos de golpe de aríete podem desalojar ou rasgar a vedação elastomérica. As válvulas de sede macia não são recomendadas para sistemas com picos de pressão descontrolados frequentes ou alto potencial de sobretensão.

Aplicações Industriais e Laboratoriais Comuns

As válvulas de retenção de sede macia são especificadas em setores onde a prevenção de vazamentos, a limpeza e o desempenho de baixa-pressão são prioridades:

Fabricação Farmacêutica e Biofarmacêutica: usado em linhas de processamento e transferência de fluidos estéreis para evitar contaminação-cruzada e manter a integridade do lote.

Processamento de alimentos e bebidas: As válvulas sanitárias de assento macio suportam procedimentos CIP (limpeza-no-local) e evitam a contaminação por refluxo de produtos comestíveis.

Tratamento de água e sistemas de água potável: Proteja o abastecimento de água potável municipal e comercial contra contaminação por refluxo de acordo com os padrões da AWWA.

Sistemas HVAC e de resfriamento: Gerencie o fluxo de água gelada e refrigerante, melhorando a eficiência do sistema e evitando a circulação reversa durante o desligamento.

Instrumentação Analítica Laboratorial: Modelos assistidos por gravidade-de baixo volume-morto-são padrão em HPLC e linhas de sucção de bombas de baixo-volume (LV) para controle preciso de fluidos.

Linhas de gás natural e combustível leve: A vedação-à prova de bolhas minimiza o risco de emissões fugitivas.

Diretrizes de instalação adequadas

A instalação correta é essencial para um desempenho confiável e máxima vida útil. Siga estes procedimentos padrão para válvulas de retenção de sede macia-tipo ponteira:

1. Orientação e montagem

Sempre alinhe a seta de fluxo do corpo da válvula com a direção de fluxo direta pretendida. A instalação reversa resultará na perda completa da função de verificação.

Válvulas de gatilho-assistidas por gravidadedeve ser montado verticalmentecom a seta de fluxo apontando para cima; a montagem horizontal ou em ângulo impedirá o fechamento adequado e causará refluxo contínuo.

Projetos-carregados por mola podem ser instalados em qualquer orientação.

2. Preparação da tubulação

Corte o tubo para produzir uma extremidade limpa, quadrada e sem rebarbas-com um chanfro mínimo. Cortes irregulares ou desiguais impedirão a compressão adequada do ferrolho e causarão vazamentos persistentes.

Limpe as extremidades da tubulação para remover óleo, graxa, aparas de metal e outros contaminantes antes da montagem.

3. Conjunto de encaixe de virola

Deslize a porca e o ferrolho na tubulação, com a extremidade cônica do ferrolho voltada para o corpo da válvula.

Insira a tubulação completamente no encaixe da válvula e segure-a firmemente assentada durante o aperto.

Aperte a porca manualmente até ficar firme e, em seguida, gire mais3/4 de voltapara a montagem inicial, pressione adequadamente o ferrolho na tubulação.

Para reconexão após a desmontagem, somente1/6 de volta além do dedo-apertadoé necessário-reinstalar a ponteira pré-estampada.

4. Torque de fechamento do corpo

Ao remontar o corpo da válvula após a manutenção, aperte a tampa da extremidade com o torque especificado pelo fabricante - normalmente 120 in-lbs para válvulas de 1/4" e menores de aço inoxidável 316. O aperto- excessivo pode distorcer o diâmetro interno do corpo, danificar as vedações internas ou descascar as roscas.

Práticas recomendadas de manutenção e solução de problemas

Manutenção de rotina

Inspecione as válvulas periodicamente quanto a vazamentos externos, corrosão ou sinais visíveis de degradação da vedação.

Para sistemas que lidam com fluidos corrosivos ou particulados, programe desmontagens periódicas, limpeza ultrassônica e inspeção de vedação.

Procedimento de substituição de vedação

Despressurize totalmente o sistema e desconecte todas as conexões da tubulação.

Use chaves de tamanho adequado para desparafusar a tampa da extremidade do corpo da válvula.

Agite suavemente a caixa para remover o conjunto do gatilho. Remova o selo antigo com cuidado -não risque a vedação ou as superfícies de vedação do gatilho, pois mesmo pequenos danos à superfície causarão vazamento permanente.

Limpe todos os componentes em metanol ou solvente compatível; a limpeza ultrassônica é recomendada para obter melhores resultados, especialmente para válvulas analíticas-de pequeno diâmetro.

Pressione firmemente a vedação nova ou limpa na sede do gatilho. Certifique-se de que a junta da caixa esteja devidamente assentada em sua ranhura antes da remontagem.

Remonte a válvula, aperte o fecho conforme a especificação e reinstale na linha com orientação e direção de fluxo corretas.

Solução de problemas comuns

Vazamento externo nas conexões: Verifique a condição do ferrolho e a qualidade do corte da tubulação; reaperte ou substitua o ferrolho e a porca conforme necessário.

Vazamento de refluxo interno: Verifique se há instalação invertida, vedação danificada ou obstrução do gatilho. Inspecione as superfícies de vedação quanto a arranhões, detritos ou conjunto de compressão.

Queda de pressão-maior que{1}}a esperada: Confirme se o tamanho da válvula está adequadamente dimensionado para a vazão da aplicação; inspecione quanto a bloqueio interno ou gatilho parcialmente preso.

Válvulas de retenção de sede macia versus válvulas de retenção de sede rígida: comparação rápida

Oficina de válvula CNC SEIK

Perguntas frequentes

Qual é a principal diferença entre válvulas de retenção de sede macia e de sede rígida?

A principal diferença é a interface de vedação. As válvulas de sede macia usam uma vedação de elastômero ou polímero deformável para obter vazamentos herméticos quase-de bolhas-, mesmo em baixas pressões. As válvulas de sede rígida usam contato rígido de metal-com{5}}metal, que é muito mais durável para condições extremas de pressão e temperatura, mas permite uma pequena quantidade de vazamento-padrão da indústria quando fechadas.

Qual é a temperatura máxima para uma válvula de retenção de sede macia?

A temperatura máxima de operação depende inteiramente do material da vedação. As vedações-de nitrila de uso geral (NBR) normalmente atingem no máximo 200 graus F, EPDM a 300 graus F, Viton® (FKM) a 400 graus F e o perfluoroelastômero Kalrez® de alto-desempenho pode operar continuamente até 600 graus F. Sempre verifique a compatibilidade do material com a temperatura operacional e a química do fluido antes da instalação.

As válvulas de retenção de sede macia podem ser usadas para meios gasosos?

Sim. As válvulas de retenção com sede macia são amplamente preferidas para gás natural, ar comprimido e outras aplicações gasosas porque sua vedação-à prova de bolhas evita emissões fugitivas que são inerentes aos projetos de sede rígida. Certifique-se de que o material da vedação seja compatível com a composição específica do gás e as condições operacionais.

Com que frequência as vedações da válvula de retenção macia devem ser substituídas?

A vida útil da vedação varia significativamente com base na química do fluido, temperatura, pressão e frequência do ciclo. Em serviços de água potável limpa e com temperatura-moderada, as vedações podem durar de 3 a 5 anos. Em serviços químicos agressivos ou em altas-temperaturas, a inspeção e a substituição podem ser necessárias a cada 6 a 12 meses. Substitua as vedações imediatamente se for observado vazamento, rachadura, inchaço ou deformação permanente por compressão.

Por que minha válvula de retenção de sede macia está vazando?

As causas mais comuns de vazamento incluem: superfícies de vedação danificadas ou degradadas, instalação inadequada (direção de fluxo invertida, conexões mal{0}}apertadas), detritos presos na face da vedação, operação além dos limites publicados de temperatura ou pressão ou extrusão da vedação causada por eventos de pressão de pico.

Uma válvula de retenção de sede macia-assistida por gravidade pode ser instalada horizontalmente?

Não. Projetos de gatilho-assistidos por gravidade dependem do peso do gatilho para fechar totalmente a válvula. A montagem horizontal ou em ângulo impedirá o assentamento adequado, resultando em refluxo contínuo e perda completa da função de verificação. Somente válvulas de retenção de sede macia-acionadas por mola podem ser instaladas em qualquer orientação.

O que é pressão de ruptura em uma válvula de retenção?

A pressão de abertura é a pressão mínima do fluido de avanço necessária para levantar o gatilho e iniciar o fluxo de avanço. As válvulas de retenção de sede macia estão disponíveis com pressões de abertura tão baixas quanto 0,5 psi, o que as torna-adequadas para sistemas-de baixa pressão e linhas de sucção de bombas onde a restrição mínima de entrada é crítica.
