O disco da válvula da válvula de retenção de disco de inclinação de flange é um disco inclinado em forma de borboleta montado no eixo da válvula. O assento da válvula é um tipo especial de vedação rígida de metal elástico flutuante, que garante que o assento da válvula possa ajustar automaticamente sua posição com o disco da válvula. A superfície de vedação do assento da válvula é parte de um cone inclinado, e a linha de vedação formada entre o assento da válvula e o disco da válvula é aproximadamente uma curva elíptica. O ângulo entre o plano desta curva e a linha central do canal de fluxo da válvula é de 60 graus. O eixo longo da linha de vedação aproximadamente elíptica forma um ângulo excêntrico com o eixo do cone, o que significa que o eixo do cone onde a superfície de vedação do assento da válvula está localizada e a linha central do canal de fluxo do corpo da válvula formam um segundo ângulo excêntrico de 15 graus ~20 graus. O eixo do eixo de rotação do disco da válvula também é alinhado adequadamente.
especificação da válvula de retenção do disco basculante
Especificação do parâmetro principal
Projeto e fabricação: API594,API 6D,JB/TB8937;
Face a face e ponta a ponta: API594,API6D,DIN3202,JB/T8937;
Classificação de pressão-temperatura: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Inspeção e teste: API598,JB/T9092;
Flange de tubo: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Gama de Produtos
Material do corpo: aço carbono, aço inoxidável, aço de liga, bronze
Diâmetro nominal: 2"~24"(DN50~DN600)
Conexão final: RF, RTJ, BW
Faixa de pressão: Classe 150 ~ 2500 (PN16 ~ PN150)
Temperatura de trabalho: -196ºC~+560ºC

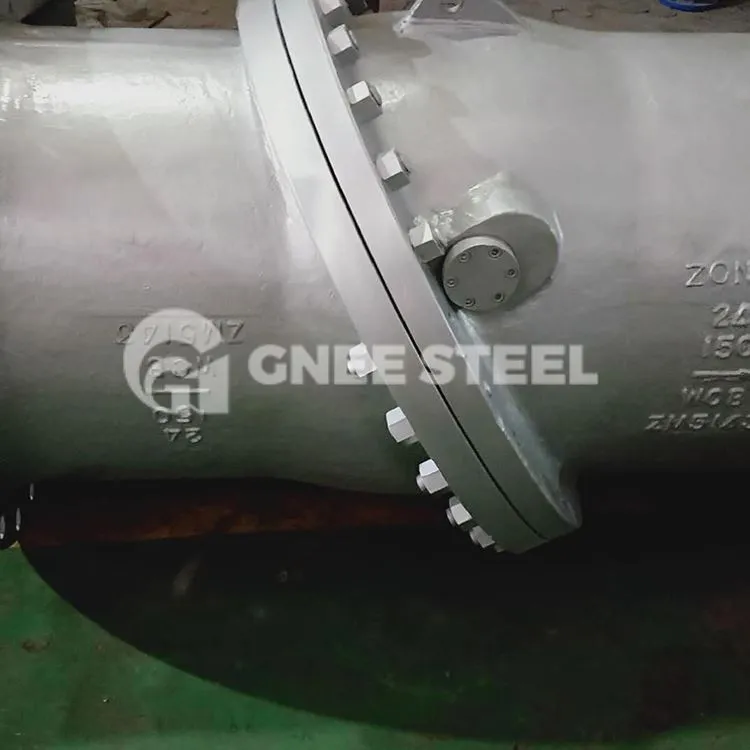

Válvulas de retenção de disco basculante flangeadas
Perguntas frequentes
1. Qual é o seu MOQ?
Nosso MOQ geralmente é de 1 peça.
2. Qual é o seu prazo de entrega?
Nosso prazo de entrega é de cerca de 25-30 dias.
3. Quais são as suas condições de pagamento?
Aceitamos T/T, 100% L/C, Western Union e assim por diante.
4. Você poderia fornecer amostras grátis?
Normalmente, oferecemos amostras grátis, mas os clientes arcam com o custo do frete.
