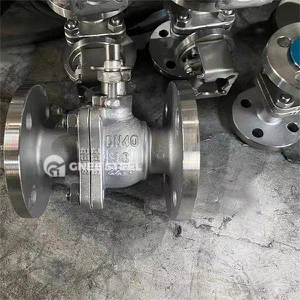

A válvula de esfera do flange é um tipo de válvula de esfera conectada ao pipeline através de um flange. Suas principais características e funções são as seguintes:
1. Composição estrutural
Main Structure
Ball: Existe um canal circular no centro (a abertura é geralmente maior ou igual a 80% do diâmetro do tubo) e pode ser totalmente aberta/fechada por girar 90 graus.
Veda do assento da válvula : A bola flutuante é selada pela pressão média para pressionar o assento da válvula (cenários de pressão média e baixa); A bola fixa é selada movendo o assento da válvula (cenários de alta pressão).
Fim da extremidade: O corpo da válvula possui flanges nas duas extremidades, que são conectadas ao oleoduto por parafusos e atendem ao padrão ASME B16.5.
2 vantagens principais
Low Resistência ao fluxo e circulação eficiente
Quando totalmente aberto, o fluido é semelhante a um tubo reto e o coeficiente de resistência é de apenas 1/5 do mesmo comprimento da tubulação.
Abertura e fechamento rápido e vida longa
O interruptor pode ser concluído em girar 90 graus e o tempo de operação é menor ou igual a 1 segundo (abaixo do DN100);
A superfície de vedação é isolada do meio (no estado e fora do estado), reduzindo a corrosão e o desgaste, e a vida útil do serviço pode atingir mais de 100.000 vezes.
Bidirecional Sealing e multifuncional
A mídia para frente e reversa pode ser selada (vazamento zero até o nível ANSI VI);
A válvula de esfera de três vias (tipo t/L) pode atingir a comutação de desvio, confluência ou direção do fluxo.
3. Aplicações
| APplications | Tipo | Cases |
|---|---|---|
| Petroquímico | Válvulas de alta pressão do Trunnion Ball (classe 600+) | Oleoduto de petróleo bruto (DN300, PN40) |
| Media iluminada | Válvula de esfera elétrica à prova de explosão | Posto de gasolina natural (certificação à prova de explosão EX D IIC T6) |
| Sistema limpo | Válvula de esfera de aço inoxidável | Oleoduto de água ultrapura farmacêutica (material 316L) |
| Meio sólido | Válvula de esfera de vedação dura do tipo V | Poda |
4. Limitações
Weak Regulation Performance
As válvulas de bola comuns são adequadas apenas para o controle da chave, e as válvulas de esferas do tipo V especiais são necessárias para a limitação (precisão ± 2% quando a abertura é de 30%).
Ocupação do espaço de Large
O comprimento estrutural de válvulas de bola de grande diâmetro (DN maior ou igual a 400) é o dobro do das válvulas borboleta, e o espaço maior é necessário para a instalação.
5. Referência de seleção
Diameter : DN15~DN300 is preferred (>DN300 é recomendado para avaliar a válvula borboleta);
Pressão : bola flutuante menor ou igual à classe 600, a bola fixa pode atingir a classe 2500;
Seed : O assento da válvula PTFE é usado para meios corrosivos, e o selo duro de metal é selecionado para alta temperatura (menor ou igual a 550 graus).
