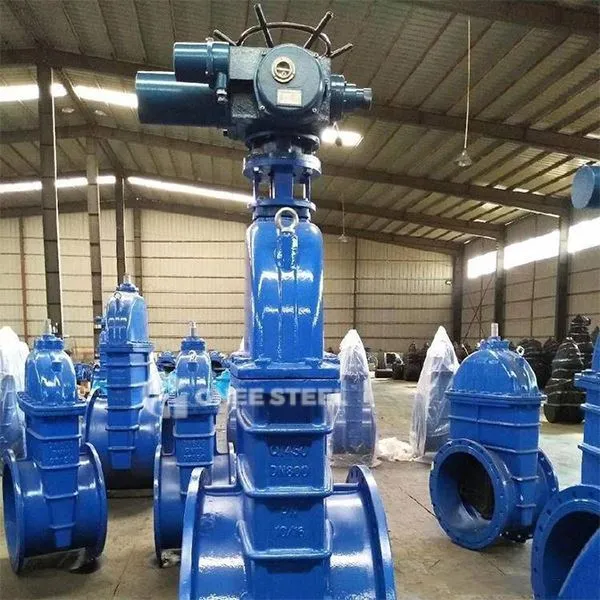

Válvula de portão com sentado macio

A válvula de porta de assento macio (também conhecida como válvula de porta de assento elástica) é uma válvula que usa materiais elásticos (como borracha, politetrafluoroetileno) como a superfície de vedação do assento da válvula .

Seus principais recursos estruturais incluem:

Par de vedação elástica: o portão e o assento da válvula são embrulhados com materiais macios (como borracha EPDM ou borracha NBR), e a vedação de vazamentos zero é alcançada através da extrusão;
Projeto estrutural do tipo cunha: o portão é em forma de cunha ou paralelo, e a deformação elástica é usada para compensar a lacuna entre as superfícies de vedação quando fechadas;

Formulário do canal de fluxo: design de diâmetro completo, coeficiente de resistência de baixo fluxo (geralmente menor ou igual a 0 . 08), adequado para condições de baixa diferença de pressão.

Princípio operacional central
A válvula de porta de assento macio alcança o corte médio e o controle através da deformação da extrusão do par de vedação elástica ., seu processo de trabalho principal é o seguinte:

Movimento do portão:

A haste da válvula aciona o portão para subir e cair (tipo de haste aberta) ou girar (tipo de haste escura) ao longo de uma pista perpendicular à direção do fluxo do meio . Quando a porta estiver totalmente aberta, será separada do canal de fluxo e a resistência do fluxo está próxima de zero;
Quando fechado, o portão é pressionado no assento da válvula e a camada de vedação de borracha EPDM/NBR embrulhada na camada externa é espremida para produzir uma deformação de 5%-10%, formando um anel de vedação contínuo de 360 ​​graus .}
‌ Mecanismo de selação‌:

‌O EFETO AUTO ATRABILIDADE DO PAÍS: A pressão média empurra a porta para ajustar ainda mais o assento da válvula (maior a pressão, mais apertada a vedação), realizando o aprimoramento dinâmico de vedação;
‌ Compensação de vedação forçada ‌: A força de fechamento aplicada pela haste da válvula é transmitida através da linha trapezoidal, e o esqueleto de metal rígido e o material elástico funcionam juntos para compensar erros de processamento e vibração do pipeline .



Válvula de portão sentado macio



A válvula de porta de assento macio atinge a vedação eficiente e a confiabilidade a longo prazo em cenários de mídia limpa de baixa e média pressão através do design coordenado de materiais elásticos e estruturas mecânicas de precisão .
