O portão da válvula de gaveta deslizante consiste em um ou dois discos, que deslizam entre dois assentos de válvula paralelos. A válvula é selada pela pressão do meio de trabalho, que pressiona o disco no lado a jusante contra o assento da válvula. Este processo de vedação não requer uma estrutura de abertura adicional. Quando a válvula não está sob pressão, uma pequena mola entre os dois discos garante que a superfície de vedação se encaixe corretamente.
Especificação da válvula de gaveta deslizante paralela
| Tamanho nominal | 2"~48"(DN50~DN1200) |
| Pressão nominal | Classe 150~2500(PN10~PN420) |
| Padrão: | EN 1984, GOST 5762, API600, API603, ASME B16.34, ASME B16.25 |
| Material do corpo | Aço carbono, Aço inoxidável, Aço liga, Aço inoxidável duplex |
| Fim da conexão | RF, BW, RTJ, |
| Operação | Manual, Pneumático, Elétrico, Hidráulico |
Dimensões (unidade: Mm)
| Tamanho | DN | A | B | Ø | L | H | PN | |||
| mm (polegada) | DIN | ANSI | BS | (Mpa) | ||||||
| 40 mm (1-1/4") | 32 | 143 | 115 | 40 | 42.16 | 42.16 | 68 | 57 | 0.35 | |
| 50 mm (1-1/2") | 40 | 173 | 136 | 50 | 48.26 | 48.26 | 98 | 74 | 0.35 | |
| 63 mm (2") | 50 | 206 | 163 | 63 | 60.32 | 60.32 | 108 | 86 | 0.35 | |
| 75 mm (2-1/2") | 65 | 242 | 190 | 75 | 73.02 | 75.02 | 124 | 104 | 0.35 | |
| 90 mm (3") | 80 | 312 | 222 | 90 | 88.9 | 88.9 | 128 | 150 | 0.35 | |
| 110 mm (4") | 100 | 350 | 260 | 110 | 114.3 | 114.3 | 132 | 170 | 0.35 | |
| 160 mm (6") | 150 | 510 | 380 | 160 | 168.28 | 168.28 | 172 | 242 | 0.35 | |

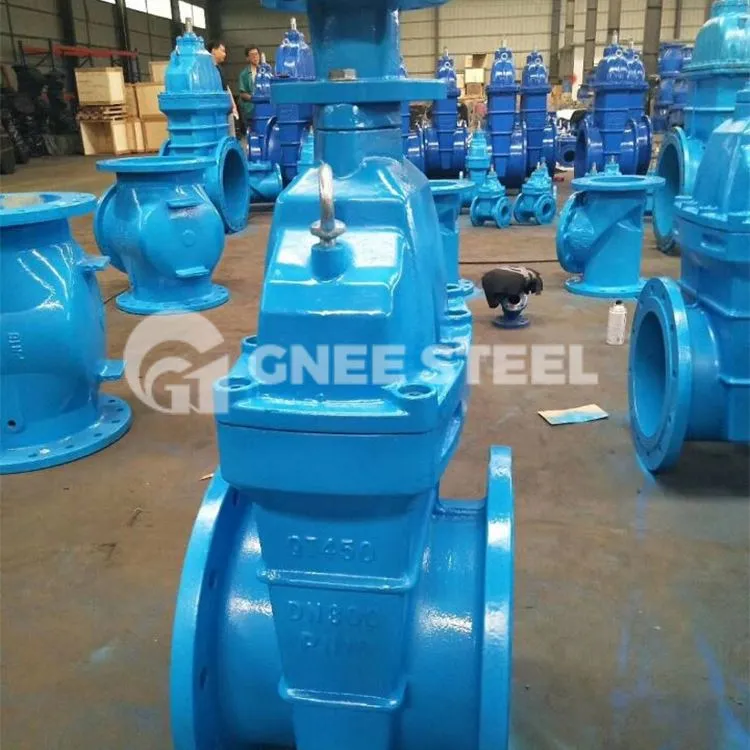

válvula de gaveta deslizante para pó
Perguntas frequentes
P: Qual é a sua linha de produtos?
R: Produzimos válvulas industriais, como válvulas borboleta, válvulas de gaveta, válvulas de retenção, válvulas de esfera, válvulas macho e muito mais.
P: Quais padrões você segue?
R: Nós aderimos aos padrões ISO, ANSI, DIN, JIS, EN e GOST.
P: Quais são seus produtos fortes?
R: Nossos produtos fortes incluem válvulas borboleta de linha central, válvulas borboleta excêntricas e válvulas gaveta de assento resiliente. Podemos produzi-las até um tamanho máximo de DN3200.
P: Quanto tempo demora a entrega?
R: Se o produto estiver em estoque, a entrega geralmente é em 10 dias. Se não estiver em estoque, normalmente leva 35 dias, dependendo da quantidade.
P: Vocês fornecem amostras? Elas são gratuitas ou adicionais?
R: Sim, podemos fornecer amostras gratuitamente, mas não cobrimos os custos de frete.
