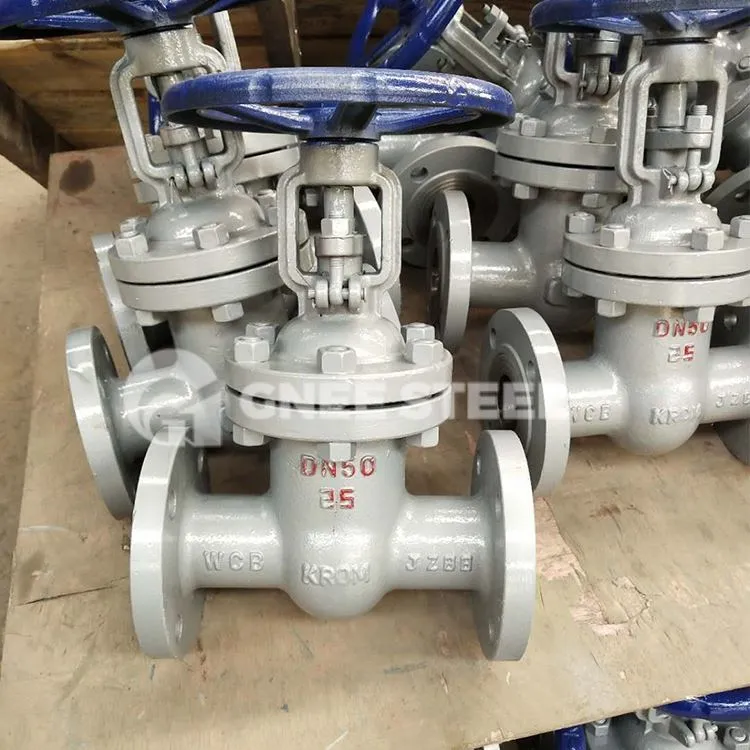

A válvula gaveta flangeada de aço carbono é um tipo de válvula amplamente utilizada. Geralmente é utilizado para cortar dispositivos com diâmetro DN maior ou igual a 50mm. Às vezes, as válvulas gaveta também são usadas para cortar dispositivos com diâmetro muito pequeno. Amplamente utilizado na indústria petroquímica, indústria leve, metalurgia, geração de energia, abastecimento e drenagem de água, fabricação de papel, construção naval, indústria militar, alimentos, medicamentos, etc. As válvulas de gaveta flangeadas são frequentemente usadas em tubulações de alta pressão.
Tamanho: de 2" a 48"
Pressão:PN6 – PN160
Material:1.0619, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M e CF8M
Padrão de design e produção:DIN3352, EN558
Distância entre flanges:DIN3202-F5/F7
Conectado de acordo com o padrão:DIN2543-254, EN1092
Padrão de teste:API598, ISO5208
Atuação:pode operar com alavanca, caixa de engrenagens, atuador pneumático ou elétrico com volante para emergências
Médio:A válvula é adequada para vários meios, incluindo água, vapor, óleo, gás, produtos petrolíferos, ácido nítrico, ácido acético, etc.
Temperatura de trabalho:de -46ºC ou -50ºC (construções em aço inoxidável) e -29ºC (construções em aço carbono) até 600 graus
| Especificações e materiais das peças principais da válvula gaveta com flange DIN | ||
| 1 | Padrão | DIN 3352-F4,DIN 3352-F5, BS5163, AWWA C509,AWWA C515 A perfuração do flange está de acordo com DIN2501, BS4504 e ANSI B16.1 PN10,PN16,PN25 |
| 2 | Tipo | Extremidade flangeada, extremidade com meia, junta mecânica, haste não ascendente, haste ascendente |
| 3 | Corpo | Ferro dúctil GGG40/50 ou Ferro FundidoGG25 |
| Cunha | Ferro dúctil GGG40/50+EPDMNBR ou sede metálica | |
| Tronco | aço inoxidável 2Cr13,SS304,SS316 | |
| Parafuso e porca | Aço Carbono com Zinco; banhado ou SS304.316 | |
| 4 | DN40-DN600 | DN40-DN600 |
| 5 | PN10, PN16, PN25 | PN10, PN16, PN25 |
| 6 | Água, Petróleo, Gás, etc. | Água, óleo, gás, etc. |
| 7 | Interno e externo com revestimento epóxi ligado por fusão min250um | Interno e externo com revestimento epóxi ligado por fusão min250um |
| 8 | Embalagem | Caso contraplacado |
