API 602 é um padrão internacional para válvulas desenvolvido pelo American Petroleum Institute (API). Esta norma visa principalmente válvulas gaveta de aço, válvulas globo e válvulas de retenção com dimensões nominais menores ou iguais a DN100 (tamanho padrão dos EUA). A norma API602 especifica os requisitos para projeto de válvula, materiais, dimensões, pressão nominal, comprimento estrutural, fabricação, inspeção e testes.
| Classe/Classificação ANSI | 800#, 1500#, 2500# |
| Padrão de projeto | API 602 |
| Padrão de teste | API 598 |
| Tamanho | 1/2″ -2″ |
| Materiais | Corpo: A105, F11, F22, F51, LF2, F304, F304L, F316, F316L Guarnição: 13% Cr, Stellite etc. |
| Termina | Extremidades parafusadas (NPT) para ANSI/ASME B1.20.1 Extremidades de solda de soquete para ASME B16.11 Extremidades de solda de topo para ASME B16.25 Flange de extremidade: ANSI B16.5 |
| Operação | Manual, Elétrico |
| Portas | Porta padrão e completa |
Seleção de Materiais
| Número de corte | Superfícies de portão | Superfícies de assento | Material da haste |
| 1 | 13 Cr | 13 Cr | ASTM A182 F6a |
| 2 | 18Cr-8Ni | 18Cr-8Ni | ASTM A182 F304 |
| 3 | 25Cr-20Ni | 25Cr-20Ni | F310 |
| 5 | HF(Co-Cr A) | HF(Co-Cr A) | ASTM A182 F6a |
| 8 | 13 Cr | HF(Co-Cr A) | ASTM A182 F6a |
| 9 | Monel | Monel | Monel |
| 10 | 18Cr-8NiMo | 18Cr-8NiMo | ASTM A182 F316 |
| 12 | 18Cr-8NiMo | HF(Co-Cr A) | ASTM A182 F316 |
| 13 | Liga 20 | Liga 20 | Liga 20 |
| 15 | HF(Co-Cr A) | HF(Co-Cr A) | ASTM A182 F304 |
| 16 | HF(Co-Cr A) | HF(Co-Cr A) | ASTM A182 F316 |
| Item número. | Nome da peça | Materiais |
| 1 | Volante | Ferro Dúctil |
| 2 | Placa de identificação | Aço inoxidável |
| 3 | Porca do volante | ASTM A194 2H; ASTM A194 8 |
| 4 | Porca-caule | ASTM A276 420 |
| 5 | Parafuso de glândula | ASTM A193 B8 |
| 6 | Porca de glândula | ASTM A194 8 |
| 7 | Flange da glândula | WCB ASTM A216; ASTM A352 LCB; ASTM A351 CF8 |
| 8 | Glândula | SS304, SS316 |
| 9 | Embalagem | Grafite |
| 10 | Parafuso do capô | ASTM A193 B7, B7M, B8, B16; ASTM A320 L7M |
| 11 | Porca do capô | ASTM A194 2H, 7M, 8, 16 |
| 12 | Junta do capô | SS304+Grafite; SS316+Grafite |
| 13 | Anel de assento | ASTM A276 410; ASTM A182 F304/F316 |
| 14 | Portão | ASTM A182 F6a/F304/F316 |
| 15 | Corpo | ASTM A105, ASTM A350 LF2, ASTM A182 F5/ F11/ F22/ F91, F304(L)/ F316(L) |

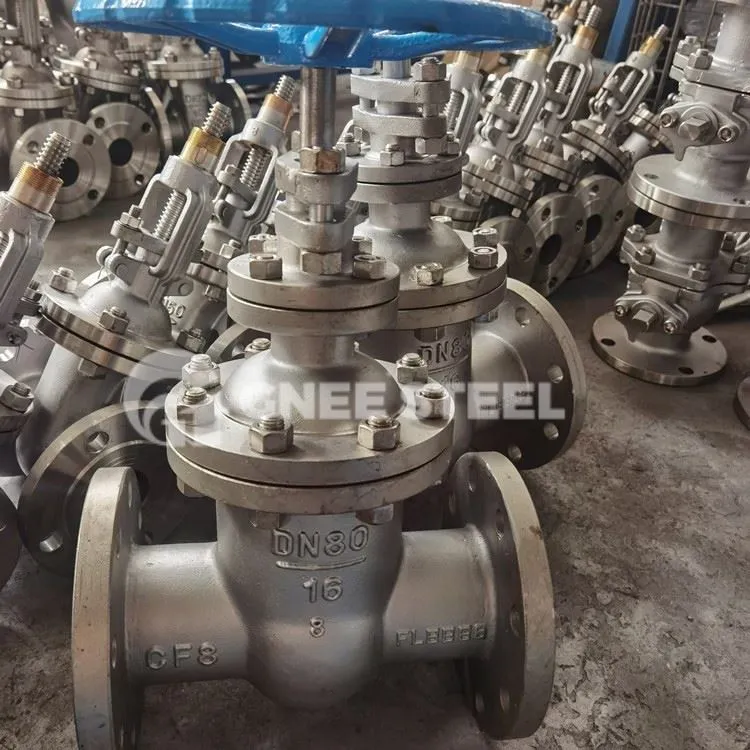

Válvula gaveta API 602
