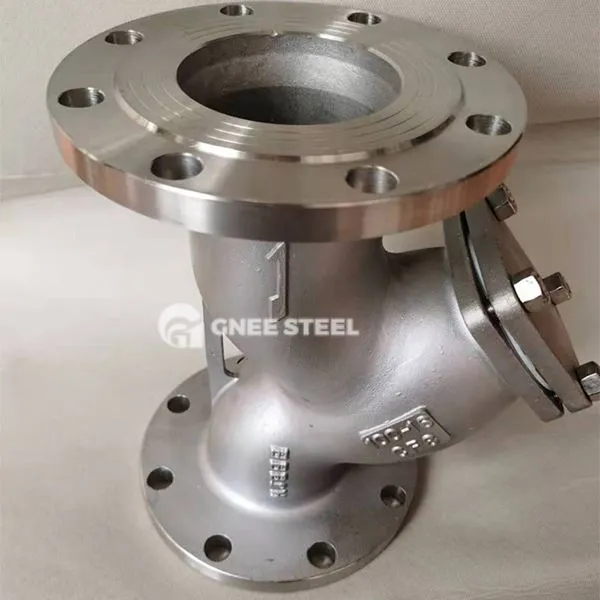

y Tipo de descrição da válvula de retenção
A válvula de retenção do tipo e é uma válvula automática caracterizada por um corpo de válvula simplificado em forma de Y. Ele aciona o disco da válvula para abrir e fechar a pressão do próprio meio para impedir o refluxo do fluido na tubulação e proteger as bombas, os motores e outros equipamentos do impacto reverso. Suas funções principais incluem:
Control, um controle de fluxo-permite apenas o meio passar em uma direção e bloquear o trackflow;
Alta temperatura e alta resistência à pressão : ampla faixa de temperatura aplicável (-40 grau para +550 grau), pressão máxima até PN320 (cerca de 42mpa);
Resistência da erosão e resistência ao desgaste: a estrutura especial de vedação reduz o dano da erosão da superfície de vedação pelo meio.
Recursos estruturais centrais
Válvula Método do corpo e conexão:
Projeto do tipo simplório do tipo simplório: Reduza a resistência ao fluido (em comparação com o tipo tradicional de retenção) e reduza a perda de pressão;
Conexão de forma de múltiplas: Soldagem, flange ou conexão rosqueada (como thread NPT), adapte-se a diferentes requisitos de pipeline;
Válvula de válvula e selo:
Lifting ou aba da válvula de esfera: a aba da válvula de elevação é soldada com liga dura através das costelas guia para melhorar a resistência ao desgaste; A aba da válvula de esfera usa uma bola ou mola revestida de borracha para ajudar no fechamento rápido;
Technology Tecnologia de vedação Double: a superfície de vedação adota revestimento de liga dura à base de cobalto ou selo macio de PTFE, adequado para água, vapor, óleo e meios corrosivos;
y Tipo especificação da válvula de retenção
Fim do thread: ANSI B2.1, BS21,1S07/1
Classificação de pressão: 800PSL (PN40)
SEAL: METAL para metal, PTFE, EDPM
Temperatura de trabalho -25 grau +180 grau
Material: CF8M, CF8.CF3M, WCB
Teste de inspeção: APL 598, EN 12266
y Tipo Válvula de retenção
Aplicações
| Industrial | Requisitos requisitos de adaptação | caso |
|---|---|---|
| Petroquímico | Alta temperatura e alta pressão vapor/dipeladores médios corrosivos (como oleodutos de saída do reator) | Pn4. 0 MPA Sistema de entrega média ácida |
| Power System | Flueflow anti-concurso no sistema de água de alimentação da caldeira | Pipeline de circulação do gerador de vapor |
| Power nuclear/aeroespacial | Controle de segurança em condições extremas | Circuito de resfriamento do reator nuclear |
