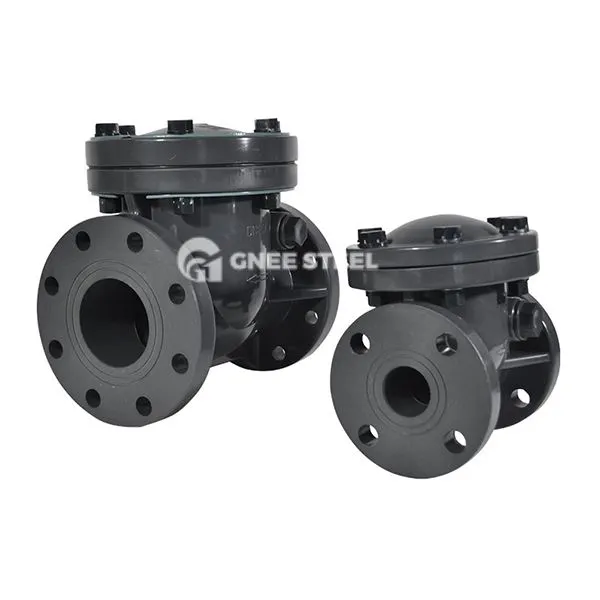

válvula de retenção de balanço horizontal
Descrição
A válvula de retenção horizontal de balanço é uma válvula automática que aciona o disco da válvula para abrir e fechar o fluxo unidirecional do meio. O disco da válvula gira em torno de um eixo fixo através de um mecanismo de dobradiça para bloquear o fluxo reverso do meio. É adequado para sistemas de pipeline instalados horizontalmente. O disco da válvula gira em torno do eixo fixo através do mecanismo da dobradiça para bloquear o retorno do meio. É adequado para sistemas de pipeline instalados horizontalmente.
Estrutura central
Disco e dobradiça da válvula: o disco da válvula é uma estrutura de disco ou porta com uma superfície de vedação de metal ou borracha/material sintético, que é fixado no lado interno do corpo da válvula através do eixo da dobradiça 17. Alguns desenhos novos adicionam molas folhas ou empurram componentes para acelerar a velocidade de fechamento do disco da válvula e reduzir o impacto do fluido 26.
Vedação do assento: a estrutura de assento de vedação macia (como borracha ou politetrafluoroetileno) pode melhorar o desempenho de vedação e é fixada no corpo da válvula por prendedores para impedir que o meio se erodia e cai.
Especificação de válvula de retenção de balanço horizontal
|
Nome da peça |
Materiais (WCB) |
|
Corpo |
ASTM A216 WCB |
|
Anel do assento |
A 105+13 cr |
|
Disco |
ASTM A216 WCB +13 cr |
|
Braço |
ASTM A216 WCB |
|
Noz |
ASTM A 194 2 h |
|
Pino do braço |
ASTM A182 F6A |
|
Jugo |
ASTM A216 WCB |
|
Porca do capô |
ASTM A 194 2 h |
|
Parafuso do capô |
ASTM A193 B7 |
|
Parafuso |
ASTM A193 B7 |
|
Junta |
304 folha+grafite |
|
Capô |
ASTM A216 WCB |
|
Parafuso de olho |
ASTM A181 |
válvula de retenção de balanço horizontal
Sugestões de seleção:
Media contendo impurezas : prefere modelos com superfícies ou filtros de vedação de carboneto ou filtros.
High Pressão e alta temperatura : Corpo de válvula de aço forjado (como A105, F11) + Salavamento de vedação dura (estrelito).
Requisitos de fechamento rápido : Configure molas de folhas ou componentes de tampão hidráulico para reduzir o impacto do martelo de água.
Aplicações
Oil and Gas:
Prevenção do refluxo de oleodutos, isolamento de mídia de dispositivos de poço e equipamento de refino.
Power químico e elétrico:
Reatores de alta temperatura, sistemas de vapor da caldeira e controle de fluido corrosivo.
Municipal e industrial:
Prevenção de refluxo de tomadas de bomba de água, redes de tubos de proteção contra incêndio e tubos de tratamento de esgoto.
Maintentencero e precauções
Inspeção regular : verifique o desgaste da superfície de vedação do disco da válvula e a flexibilidade do eixo da dobradiça a cada 6 meses e substitua as vedações danificadas no tempo.
Instalação Direção : Instalação estritamente horizontal Para evitar que o disco da válvula não pudesse fechar completamente devido à inclinação.
Condições de trabalho especiais : A cavidade da válvula precisa ser limpa regularmente para partículas que contêm médias para evitar tumores
