Descrição de borboleta excêntrica única de wafer
A única válvula de borboleta excêntrica de wafer é uma válvula que aciona a placa da borboleta para girar girando a haste da válvula para atingir a regulação médio da tubulação ou fluxo. Sua característica principal é que o eixo da haste da válvula se desvia do centro da placa borboleta, formando uma única estrutura excêntrica, que efetivamente dispersa a tensão de extrusão entre a placa da borboleta e o assento da válvula.
Estrutural
Body de válvula : projeto cilíndrico, comprimento axial curto, placa de borboleta embutida, principalmente feita de aço inoxidável, aço carbono, etc.
Plate Placa e haste da válvula Butterfly: A placa da borboleta é em forma de disco, fixamente conectada à haste da válvula, e a haste da válvula é definida exccentricamente para otimizar a vedação.
Estrutura de vedação:
O anel de vedação pode ser colocado na placa de borboleta (material macio como politetrafluoroetileno), e a vedação é alcançada através da deformação elástica;
Ou um assento da válvula de seção transversal em forma de Z foi projetado no corpo da válvula, dependendo da pressão média para ajudar a vedação.
Wafer Connection: A válvula é fixada diretamente entre os flanges do tubo pelos parafusos, e a estrutura é compacta.
Especificação de borboleta excêntrica única de wafer
Especificações e dimensões
- Diâmetro nominal (DN): o intervalo comum é DN50 ~ DN1200;
- Nível de pressão (PN): geralmente pn6 ~ pn25;
- Temperatura aplicável : O tipo de vedação suave é geralmente -20 grau ~ 150 graus, e o tipo de vedação de metal pode se adaptar a temperaturas mais altas.
Características
Vantagens estruturais
Tamanho pequeno, peso leve, fácil de instalar e manter;
Fácil de operar, é necessária apenas uma rotação de 90 graus para abrir/fechar totalmente.
Características de desempenho
Local para a vedação: através da sede da válvula elástica ou da vedação auxiliar de pressão média, ele pode se adaptar a várias condições de trabalho;
LOW Resistência do fluxo : A relação linear entre a abertura da placa borboleta e a taxa de fluxo é boa, e o desempenho do ajuste é excelente;
Durability: O design excêntrico duplo reduz o arranhão entre a placa borboleta e o assento da válvula e prolonga a vida útil .
Limitações
A estrutura excêntrica única ainda tem alguns arranhões durante o processo de comutação. Os cenários aplicáveis são semelhantes aos da válvula de borboleta concêntrica. Tipos excêntricos duplos/triplos são necessários para alta temperatura e alta pressão.

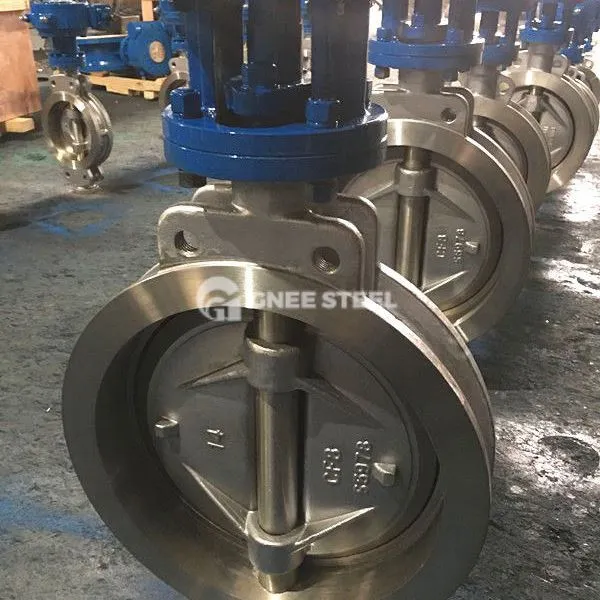

Gnee Única borboleta excêntrica de wafer
Aplicativo
Oleodutos industriais: controle de fluidos em petroquímico, energia elétrica, metalurgia e outros campos;
Sistemas de construção: regulação do meio de água/gás no abastecimento e drenagem de água, HVAC;
Proteção ambiental e tratamento de água: controle de fluxo em estações de tratamento de esgoto e estações de bombeamento;
Alimentos e medicina: o design sanitário é adequado para o transporte médio limpo.
Qual é a diferença entre a válvula de borboleta excêntrica única de wafer e a válvula de borboleta de wafer excêntrica dupla?
1. Diferenças estruturais
Design excêntrico
Excentricidade única: Somente o eixo da haste da válvula se desvia do centro da placa borboleta, de modo que as extremidades superior e inferior da placa borboleta e a superfície de contato do assento da válvula dispersam a pressão, mas não pode eliminar completamente o atrito durante o processo de comutação.
Excentricidade dupla: com base na excentricidade única, o eixo da haste da válvula se desvia do centro do corpo da válvula (formando duas distâncias excêntricas) e a placa da borboleta pode se destacar rapidamente do assento da válvula após a abertura, reduzindo significativamente o atrito.
Estrutura de vedação
Excentricidade única: vedações macias (como borracha, politetrafluoroetileno) são usadas principalmente, e a deformação elástica é confiada para alcançar a vedação.
A excentricidade dupla: é compatível com vedações macias ou vedações de metal (como aço inoxidável, carboneto), o último é resistente a altas temperaturas e tem uma vida útil mais longa.
2. Comparação de desempenho
| Termos | Borboleta excêntrica única | Válvula de borboleta de bolas excêntrica dupla |
|---|---|---|
| Fricção e desgaste | Ainda há arranhões e desgaste óbvio entre a placa borboleta e o assento da válvula. | A placa borboleta sai rapidamente do assento da válvula e o atrito é bastante reduzido. |
| Resistência à pressão | Adequado para baixa pressão (pn6 ~ pn16) | Pode suportar uma pressão mais alta (pn16 ~ pn25) |
| Faixa de temperatura | O tipo de vedação suave é geralmente menor ou igual a 150 graus | Tipo selado de metal pode atingir mais de 400 graus |
| Seal Confiabilidade | Baseando -se na deformação elástica para selar, o requisito de posição de fechamento é baixo | Posição de vedação (contato da linha), o fechamento requer posicionamento preciso |
3. Cenários de aplicação
Válvula de borboleta excêntrica única de wafer: adequada para baixa pressão, temperatura normal e condições médias limpas, como tratamento de água, suprimento de água e drenagem de água, sistema HVAC.
Válvula de borboleta de wafer excêntrica dupla: adequada para cenários industriais com alta temperatura, alta pressão ou meio contendo partículas, como petroquímica, energia elétrica e indústrias metalúrgicas.
4. Recomendações de seleção
Priorize excêntrico único: quando o custo é sensível, o meio não é corrosivo e as condições de trabalho são estáveis.
Priorize o duplo excêntrico: precisa se adaptar a condições de trabalho graves, como abertura e fechamento frequentes, alta temperatura e alta pressão ou longa vida útil.
