Válvula de borboleta de vedação de linha central

A válvula de borboleta de vedação de linha média é um tipo de válvula de borboleta com estrutura simétrica de linha média como núcleo, cujo eixo de haste, centro da borboleta e linha do corpo do corpo da válvula coincidem e, através da rotação da placa da borboleta, para obter o controle de controle e ajuste do fluxo. Através da rotação da placa borboleta para obter controle de tubulação e ajuste de fluxo, dependendo principalmente de materiais de vedação macia (como borracha, politetrafluoroetileno) ou estrutura de vedação composta para alcançar a barreira da mídia, adequada para água, gás e fraco sistema de fluido corrosivo.

Estruturais

Componentes principais:

Corpo de válvula: Feito de ferro fundido dúctil, aço inoxidável e outros materiais, o caminho do fluxo é projetado como reto para reduzir a resistência ao fluxo.
Placa da borboleta: estrutura redonda ou oval, conexão fixa com a haste da válvula, material que corresponde ao corpo da válvula (como ferro fundido dúctil forrado com borracha).
Anel de vedação: geralmente borracha (borracha nitrila, EPDM) ou politetrafluoroetileno (PTFE), incorporado no corpo da válvula ou na borda da placa da borboleta, formando uma interface de vedação elástica.
Haste: Através do centro da placa borboleta, através da rotação da abertura e fechamento da unidade de placa borboleta, o material deve ser resistente à corrosão (como o aço inoxidável 304/316).
Design Auxiliar:

Conexão presa: flange para montagem de grampo, estrutura compacta, adequada para cenários com restos de espaço.
Componentes de vedação dupla (alguns modelos): como mencionado nos "componentes de vedação" da tecnologia de patentes, através da superposição de focas ou molas para compensar o desgaste, para melhorar a confiabilidade do fechamento.

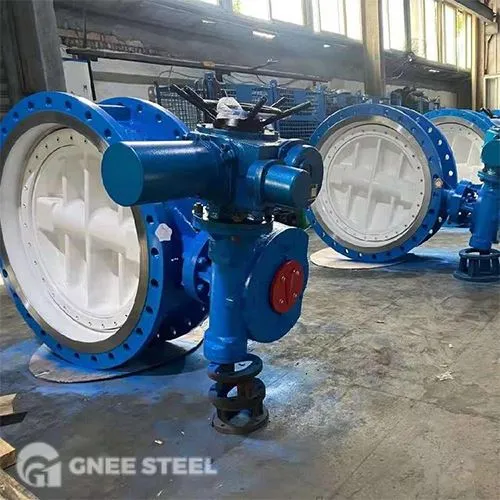

Válvula de borboleta de vedação de linha central gnee



Aplicações

Engenharia Municipal:
Sistemas de abastecimento de água e drenagem (plantas de água, estações de tratamento de esgoto), redes de tubos de combate a incêndio, controlando a direção do fluxo de água.
Campo Industrial:
Petroquímico (meios corrosivos fracos), energia elétrica (circulação de água de resfriamento), alimentos e produtos farmacêuticos (pipelines de líquido asséptico).
Requisitos especiais:
Os modelos do tipo grampo são adequados para cenas de espaço estreito, como navios, rede subterrânea de oleodutos.

Vantagens

Estrutura simples e econômica:
Contagem baixa de componentes, baixo custo de fabricação, manutenção requer apenas a substituição de vedações.
Baixa resistência ao fluxo e resposta rápida:
Nenhuma obstrução do caminho do fluxo quando totalmente aberta, baixa perda de fluxo; Modelos pneumáticos podem ser controlados dentro de 1 segundo tempo de abertura e fechamento.
Capacidade de vedação bidirecional:
O design simétrico da linha central torna equilibrada a força em ambos os lados da placa borboleta, suportando corte de mão dupla (especialmente modelos revestidos de borracha)
