Descrição da válvula de borboleta em pó
A válvula de borboleta em pó é uma válvula usada especialmente no sistema de transporte de material em pó e granular. Ele percebe o controle de abertura e fechamento da tubulação girando a placa da válvula. Tem as características de boa vedação, resistência ao desgaste e leve. É amplamente utilizado em silos, transmissão pneumática, indústria química e processamento de alimentos.
Parâmetros principais e características estruturais
Design básico:
Material do corpo da válvula: liga de alumínio fundida (leve) ou 304/116L de aço inoxidável (resistente à corrosão), a placa da válvula rotativa adota materiais resistentes ao desgaste do polímero (como NBR, PTFE).
Formulário de vedação: vedação macia (material de borracha ou polímero), adequado para requisitos de prevenção de vazamento de partículas em pó.
Modo de unidade: manual, pneumático (atuador CP101/CP126) ou elétrico, apoiando a abertura e fechamento rápido.
Especificação da válvula de borboleta em pó
| Unid Parâmetro |
Fosd -05 | Fosd -10 | Fosd -16 | Fosd -30 | Fosd -60 | Fosd -125 | Fosd -250 | Fosd -400 |
| Torque de saída | 50nm | 100nm | 160nm | 300nm | 600nm | 1250nm | 2500nm | 4000nm |
| Tempo de viagem com classificação | 20S | 15S/30S | 30S/60S | 100S | 100S | 100S | ||
| Ângulo de rotação | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau |
| Atualização de trabalho | 0.25A | 0.48A | 0.68A | 0.8A | 1.2A | 2A | 2A | 2.7A |
| Poder de partida | 0.25A | 0.48A | 0.72A | 0.86A | 1.38A | 2.3A | 2.3A | 3A |
| Energia motora | 10W/F | 25W/F | 30W/F | 40W/F | 90W/F | 100W/F | 120W/F | 140W/F |
| Peso | 3kg | 5 kg | 5,5 kg | 8 kg | 8,5 kg | 15 kg | 15,5 kg | 16 kg |
| Poder | AV220V, AC24V, AC110V, AV220, AC380, DC24V (Escolha Opções) | |||||||
| Resistência ao isolamento | 100m/500VDC | |||||||
| Pressão suportada | 1500 Vac, um minutos | |||||||
| Proteção consagratória | IP65/IP67 | |||||||
| Ângulo de instalação | 360 graus qualquer ângulo | |||||||
| Interperação elétrica | Um G1/2 CNCO, uma porta de conexão com cabo de alimentação, uma porta de conexão do fio de sinal | |||||||
| Umidade ambiente | -30 grau para +60 grau | |||||||

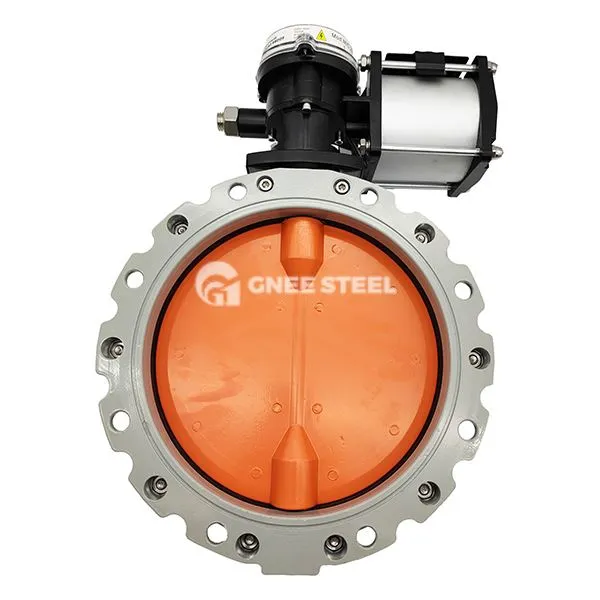

Válvula de borboleta em pó
Aplicações
Manuseio de material em pó:
Descarregar no fundo de silos e caixas, usando a gravidade para interceptar materiais.
Funda tomada de transportador ou tubulação de transmissão pneumática para evitar o refluxo do material.
Campo Industrial:
Sistema de mistura de cimento e pó químico, resistente a meios abrasivos.
As condições de trabalho da classe alimentar (como leite em pó e amido) usam o corpo da válvula de aço inoxidável sanitário e a conexão de instalação rápida.
Especificações de seleção e instalação
Pontos de seleção:
Ao conter meio de partículas altamente abrasivas, o assento da válvula inclinado + a estrutura da placa da válvula é preferido para reduzir o interrupção e o desgaste.
O sistema de transporte pneumático precisa ser comparado com um atuador pneumático (pressão {{0}}. 4 ~ 0,6 MPa) para garantir uma resposta rápida.
Requisitos de instalação:
A instalação horizontal requer que o eixo de rotação da placa da válvula seja perpendicular à direção da gravidade para evitar a acumulação do material e a falha de vedação.
A conexão de flange usa juntas de feridas em espiral metálicas ou almofadas de silicone de nível alimentar para atender aos requisitos de vedação de diferentes mídias.
