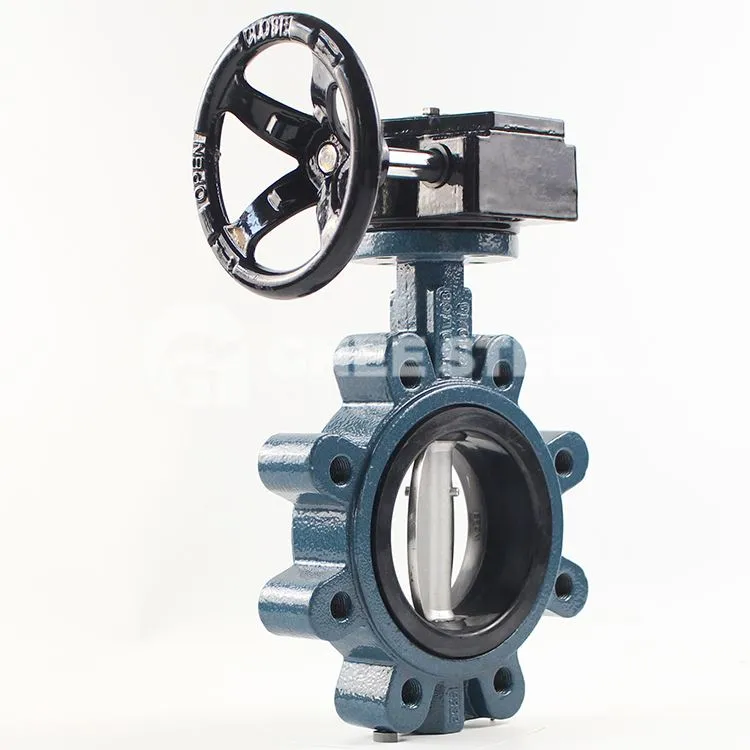

O disco da válvula borboleta de linha central se alinha com a linha central da haste da válvula. O disco é relativamente espesso, proporcionando melhor desempenho de vedação. A válvula borboleta de linha central é usada principalmente em sistemas de tubulação de fluido de baixa pressão e temperatura normal. O eixo de giro da placa borboleta está localizado na linha central do corpo da válvula e na área de vedação da placa borboleta. Quando fechada, a superfície de vedação externa da placa borboleta comprime o assento da válvula de borracha sintética, causando deformação elástica do assento da válvula, garantindo assim o desempenho de vedação da válvula borboleta.
especificação de válvulas borboleta de linha central
Padrões de design
Padrões de projeto e fabricação: GB/T 12238
Padrão de comprimento da estrutura: GB/T 12221
Padrão de teste: GB/T 13927
Padrão de conexão de flange superior: ISO 5211
Padrão de tamanho de flange: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1% 2c JIS B2220
Especificação técnica:
Projeto de válvula: BS EN593/BS5155/API609/DIN3354
Cara a cara:ISO 5752-20/BS EN558-20/API609
Perfuração de flange:ASME B16.1 Classe 125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Teste Hidráulico:PT12266-1/API 598/ISO5208/JIS B2003
Pressão de teste do casco:24 barras/15 barras
Pressão de teste de vedação:17,6 barras/11 barras
válvula de linha central
Perguntas frequentes
P: Você é uma empresa comercial ou um fabricante?
R: Somos um comerciante que também fabrica.
P: Como vocês processam um pedido?
R: Primeiro, fornecemos uma cotação. Após o preço ser confirmado, passamos para a próxima etapa, que envolve fornecer amostras para sua aprovação. Uma vez que as amostras são confirmadas, procedemos à produção em massa.
P: Posso solicitar alterações nos métodos de embalagem e envio?
R: Sim, podemos ajustar os métodos de embalagem e envio de acordo com suas necessidades. No entanto, você será responsável por quaisquer custos adicionais e diferenças de preço incorridos.
