Descrição da válvula de esfera de flange de duas peças
A válvula de esfera de flange de duas peças é uma válvula composta por um corpo de válvula principal e um corpo de válvula auxiliar conectado por flanges. A bola gira em torno da linha central do corpo da válvula para obter o controle médio de abertura e fechamento. É adequado para os sistemas de oleodutos industriais controlarem o fluxo de líquidos, gases e vapor. Possui uma estrutura compacta, vedação forte, flexibilidade conveniente de instalação e manutenção e é amplamente utilizada em condições de pressão média e baixa.
Características
Desempenho de detecção : a bola e o assento da válvula são combinados com alta precisão para obter zero vazamento (nível de vedação padrão ANSI). Operação de investimento: a operação manual é aberta e fechada girando a alça de 90 graus e também pode ser equipada com atuadores pneumáticos/elétricos para controle automático. Resistência da corrosão : O material do corpo da válvula pode ser selecionado a partir de aço inoxidável 304/316, aço carbono ou aço de liga e é adequado para uma variedade de meios (como água, óleo, ácido e fluidos alcalinos). LOW Resistência ao fluxo : A estrutura de diâmetro completo reduz a perda de pressão do fluido e reduz o consumo de energia do sistema.
Especificação de válvula de esfera de flange de duas peças
Temperatura aplicável:-20ºC ~ 150 ºC
Materiais principais:WCB/CF8/CF8M/CF3/CF3M
Meio aplicável:Meio de água / petróleo / gás / causticidade
Classificação de pressão:Pn 16- pn125, 150lb -6000 lb.
Faixa de tamanho:1/2 "~ 12" (dn 15- dn300)
Material Principal:
| ITEM | PAPEL | MATERIAL | ||
| 1 | Corpo | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Assento de bola | PTFE/RPTFE/PPL | ||
| 3 | Bola | 316 | 304 | 201 |
| 4 | Junta corporal | Ptfe | ||
| 5 | Cap | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Tronco | 316 | 304 | 201 |
| 7 | Arruela de impulso | Ptfe | ||
| 8 | Embalagem de haste | Ptfe | ||
| 9 | Porca da glândula | 304 | ||
| 10 | Lidar | 201/WCB | ||
| 11 | Lavadora de primavera | 304 | ||
| 12 | Noz | 304 | ||
| 13 | Tampa da alça | Plástico | ||

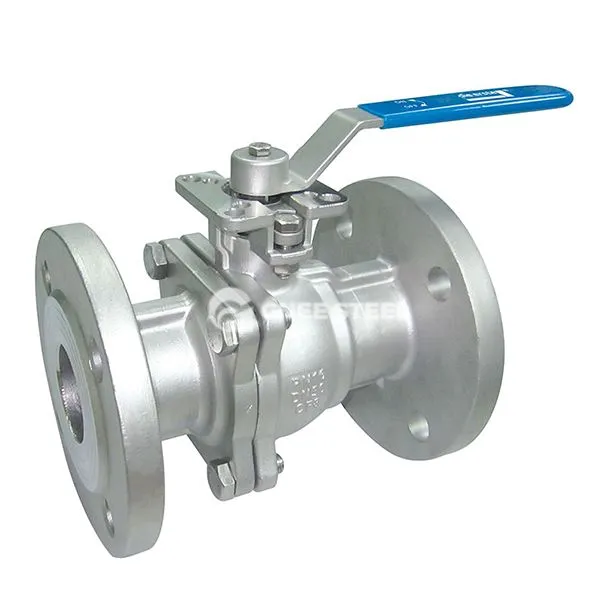

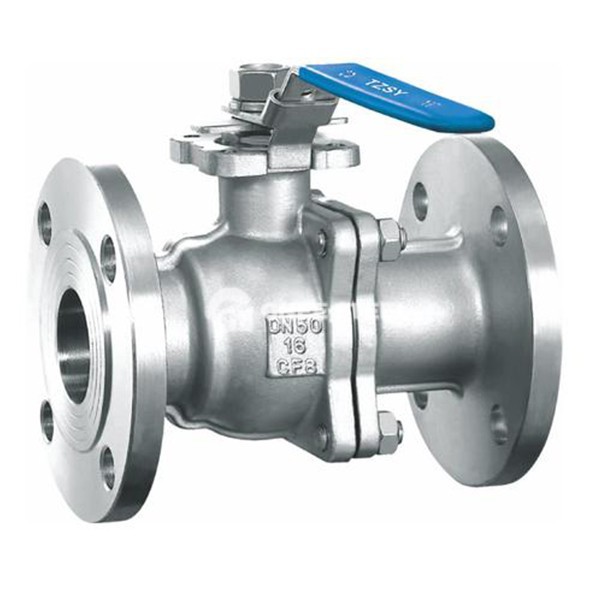

Válvula de esfera de flange de duas peças
Aplicações
Sistemas de tubulação industrial: controle da mídia em indústrias como petroquímicos, tratamento de água e processamento de alimentos.
Cenários de alta pressão: conexão padronizada através de extremidades do flange (suporte a ANSI, DIN, GB e outros padrões) para atender aos requisitos de tubulação de alta pressão.
Controle de automação: os atuadores pneumáticos respondem rapidamente e são adequados para condições de trabalho que requerem controle frequente e fechamento ou controle remoto.
