Descrição das válvulas de esfera montadas em trunnion flangeadas
A válvula de esfera da trunnion do flange é uma válvula na qual a parte de abertura e fechamento (bola) é acionada pela haste da válvula e gira ao redor do eixo da haste da válvula. Essa válvula é geralmente usada para controlar o fluxo de fluido na tubulação e pode ser aberta ou fechada girando 90 graus.
Main Structure
Válvula e bola de válvula: O corpo da válvula é feito principalmente de aço fundido (WCB), aço inoxidável (304/316L) ou aço forjado, e a superfície da bola é a superfície da liga dura para aumentar a resistência ao desgaste.
A bola é fixada por rolamentos superior e inferior para impedir que a pressão média empurre a bola para se mover e reduzir o torque de operação.
Componentes de seleção:
Projeto de assento da válvula dual: Dois assentos de válvula independentes estão localizados nos dois lados da bola, apoiando a vedação bidirecional e o isolamento médio.
Structure Structure : No caso de um incêndio, o anel de vedação à prova de fogo forma uma vedação de metal com a bola, que está em conformidade com o padrão API 607.
Especificação de válvulas de esferas montadas em munhão flangeada
|
Aplicativo
|
Em geral
|
|
Poder
|
Manual
|
|
Estrutura
|
BOLA
|
|
Suporte personalizado
|
OEM
|
|
Tamanho da porta
|
padrão
|
|
Número do modelo
|
Q41f -150 lb.
|
|
Temperatura do meio
|
Temperatura normal
|
|
Mídia
|
Gás
|
|
Padrão
|
Padrão Nacional
|
|
Pontuação
|
Normal
|
|
Formulário de conexão
|
Tipo de flange
|
|
Mídia
|
Água, gás, petróleo, etc
|
|
Garantia
|
1 ano
|
|
Material do corpo da válvula
|
Cf8
|
|
Modo de unidade
|
Manual
|
|
Nível pré -turvo
|
Pn16 pn25 pn40 pn64
|
|
Material da assento da válvula
|
Ptfe
|
|
Temperatura
|
-196 grau -600 grau
|

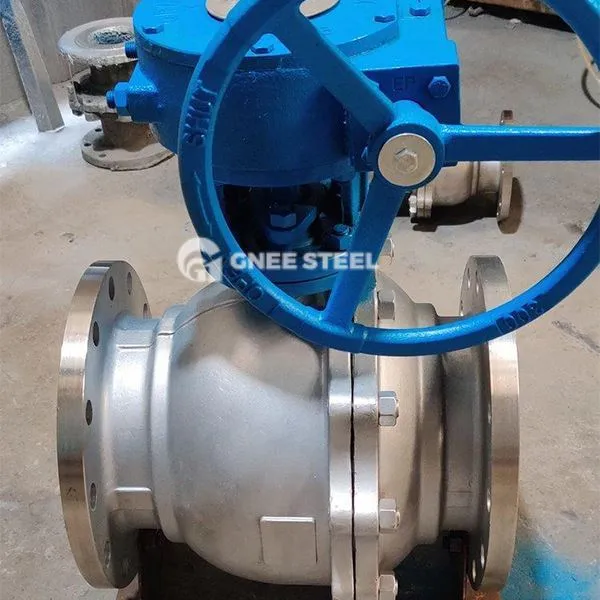

Válvulas de esfera montadas no rango flangeadas
Aplicações
Pipelines de longa distância: Diâmetro de grande diâmetro (DN 600+) Óleo e gás, dutos de água, adequados para ambientes de alta pressão acima da classe 600.
Petroquímica: reatores de alta pressão, tubulações a vapor de alta temperatura e controle de mídia corrosivo.
Equipamento industrial: sistemas de caldeiras, transporte de chorume contendo partículas e oleodutos de proteção contra incêndio.
Recomendações de seleção e manutenção
Pontos de seleção
Cenários de alta pressão: é o corpo da válvula de aço forjado + vedação dura (como liga estrelita) é preferida.
Mídia corrosiva: Corpo de válvula de aço inoxidável 316L + anel de vedação de fluororberber.
Requisitos de proteção contra incêndio: O design do anel de vedação de proteção contra incêndio deve cumprir os padrões da API 607.
Recomendações de manutenção
Lubrificação regular: Injete graxa de alta temperatura na haste da válvula e rolamento a cada 6 meses para evitar o interferência.
Detecção de vedação: verifique o desgaste do assento da válvula todos os anos em condições de alta pressão e substitua o anel da mola ou vedação no tempo.
