Descrição da válvula de plugue de 2 vias
A válvula de plugue bidirecional é uma válvula que pode ser aberta ou fechada girando o plugue da válvula 90 graus para conectar ou separar a abertura do canal no corpo da válvula . O plugue da válvula pode ser cilíndrico ou cônico .
Estrutura e princípio de trabalho
Main Components
Válvula de válvula e tampa da válvula : o processo de fundição (ferro fundido, aço fundido ou aço inoxidável) é adotado, e o canal de fluxo interno é um design reto;
Plugue (núcleo da válvula) : estrutura cilíndrica ou cônica, com um canal retangular/trapezoidal no centro, e o meio é controlado por rotação de 90 graus;
Sistema de vedação : Fluororberber ou anel de vedação PTFE está incorporado na superfície do plugue da válvula para formar uma vedação macia com o corpo da válvula; Alguns modelos estão equipados com revestimento de liga dura para melhorar a resistência ao desgaste;
Mecanismo operacional : a alça ou a roda manual aciona a haste da válvula para acionar o plugue para girar com precisão (alguns com indicação de abertura) .
Fluxo de trabalho
Open: O canal do plugue está alinhado com o pipeline e o meio passa em uma linha reta (perda de resistência ao fluxo menor ou igual a 30% das válvulas convencionais); Close: o plugue gira 90 graus, o canal corta verticalmente o meio e a superfície de vedação é pressionada para obter vazamento zero .
Especificação de válvula de plugue de 2 vias
| Parâmetro | Scope/Type |
|---|---|
| Diâmetro nominal Diâmetro | Dn 15- dn300 (DN convencional 50- dn200) |
| Nível de pressão | Pn 10- pn100 (classe 150-600) |
| Faixa de temperatura | -20 grau -200 grau (selo Fluororberber) |
| Método de conexão | Flange, fio (rosca interna/externa, como M20 × 1,5, ZG1/2 ") |
| Peças | Material | Características |
|---|---|---|
| Corpo da válvula | Ferro fundido (convencional), aço fundido (alta pressão), aço inoxidável (304/316L) | Resistência à corrosão/alta resistência à compressão |
| Plug | Mesmo material que o corpo da válvula ou cromo banhado | Reduza o atrito e o desgaste |
| Anel de vedação | PTFE, Fluororberber, materiais compósitos reforçados com grafite | Resistência química/estabilidade de alta temperatura |
| Preenchimento | Embalagem de grafite, grafite flexível | À prova de vazamentos, resistente a alta temperatura |

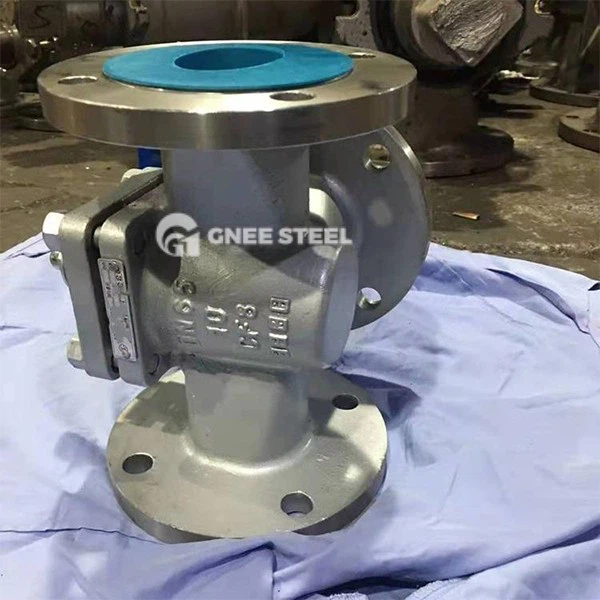

Válvula de plugue de 2 vias
Vantagens
Operação eficiente : rotação de 90 graus para abertura e fechamento rápido (tempo de resposta <1 segundo), adequado para cenários de operação frequentes; Projeto de resistência ao fluxo do fluxo : pequena perda de pressão no canal de fluxo direto, melhorando a eficiência do transporte do pipeline; Sellagem confiável : combinação de vedação macia e dura, taxa de vazamento menor ou igual a 0 . 01% (de acordo com a ISO 5208 Classe A); Instalação flexível : suporta a instalação em qualquer direção de fluxo, não restrita pela direção do pipeline; Manutenção fácil: as vedações modulares podem ser substituídas on -line para reduzir o tempo de inatividade.
Aplicações do setor e funções específicas
1. petroquímico
Scenario: oleoduto de petróleo bruto, controle de alimentação do reator; Function: corte rapidamente meios que contêm partículas (como pasta de óleo) para prevenir o interrupção da válvula .
2. energia e gás
SCENARIO: Estação de regulamentação da pressão de gás natural, entrada de tanque de GNL e saída; Function: coopere com o medidor de pressão para obter alívio de pressão segura (como válvula de plugue do medidor de pressão bidirecional) .
3. farmacêutico e comida
Scenario: oleodutos sanitários, entrega de agentes corrosivos;
Function: Corpo de válvula de aço inoxidável + selo de PTFE atende aos requisitos assépticos e impede a contaminação média .
4. Proteção ambiental e administração municipal
Scenario: estação de tratamento de esgoto, sistema HVAC;
Function: A válvula de plugue de isolamento térmico (design da jaqueta) evita a cristalização e bloqueio de média de baixa temperatura .
5. Industrial General
Scenario: sistema de lubrificação de equipamentos mecânicos, tubulação de ar comprimida;
Function: Abertura e fechamento de alta frequência para controlar o fluxo, substituindo as válvulas tradicionais de portão/válvulas de bola .
