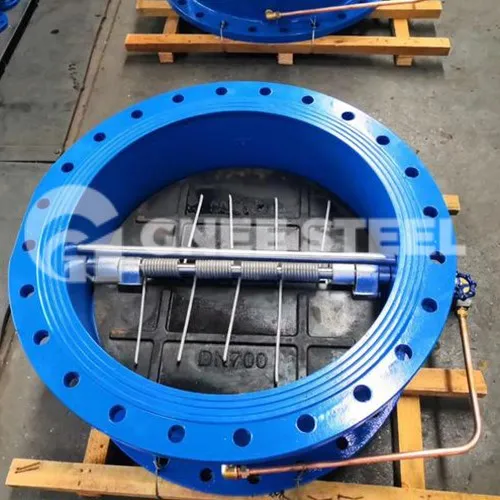

- Teste de casca
1. O teste do corpo da válvula é um teste de pressão em todo o corpo da válvula, que é composto pelo corpo da válvula e pela tampa da válvula. O objetivo é testar a estanqueidade do corpo da válvula e do castelo, e a resistência à pressão de todo o invólucro, incluindo a conexão entre o corpo da válvula e o castelo. Antes do teste de pressão do casco, não é permitido pintar a superfície da válvula ou usar outros revestimentos que possam evitar vazamentos. Quando o usuário verificar aleatoriamente as válvulas em estoque, o revestimento existente não será mais removido. O teste de carcaça exige que a carcaça, incluindo a conexão entre o corpo da válvula e a tampa da válvula, não apresente vazamentos ou sofra danos estruturais.
2. Pressão de teste do casco:
1.0. Para teste de meio líquido, a pressão de teste é pelo menos 1,5 vezes a pressão de trabalho a frio do corpo da válvula (1,5CWP).
2.0. Teste de meio de gás, a pressão de teste é pelo menos 1,1 vezes a pressão de trabalho a frio do invólucro da válvula (1,1XCWP)
- Teste de vedação
1. O teste de vedação é um teste para testar o desempenho de vedação das peças de abertura e fechamento e do par de vedação do corpo da válvula. O teste de vedação é dividido em teste de vedação com líquido de alta pressão e teste de vedação com gás de baixa pressão. Antes do teste de vedação, exceto nas válvulas vedadas com graxa, as manchas de óleo na superfície de vedação devem ser removidas, mas é permitida a aplicação de um agente protetor com viscosidade não superior à da válvula. Durante o teste, a válvula com direção de fluxo média especificada é pressurizada de acordo com a direção de fluxo especificada e a válvula de retenção é pressurizada na extremidade de saída.
2. Pressão de teste de vedação: 1.0. A pressão de teste de vedação de alta pressão é pelo menos 1,1 vezes a pressão de trabalho a frio da válvula (1.1 Ao realizar um teste de vedação adequado para a pressão de trabalho a frio de uma válvula, a pressão de teste deve ser 1,1 vezes a diferença máxima de pressão de trabalho indicada em a placa de identificação da válvula ou a diferença de pressão de projeto. 2.0. Meio de teste de gás de baixa pressão, a pressão de teste é 0,6 MPa±0,1 MPa; quando a pressão nominal da válvula é menor que PN6, a pressão de teste é 1,1 vezes a pressão de trabalho a frio da válvula (1,1XCWP).
- Observação:
1. Pressão de trabalho a frio (CWP), a pressão de trabalho máxima permitida do invólucro da válvula a uma temperatura operacional de -20 graus ~ 38 graus.
2. Pressão de teste: pressão de teste, a pressão manométrica do meio de teste que a cavidade interna da válvula suporta durante o teste.
3. Meio de teste: fluido de teste. Durante o teste, um líquido ou gás é colocado na cavidade da válvula e exerce uma certa pressão.
4. Pressão diferencial de projeto: quando a válvula está na posição fechada, a diferença de pressão máxima permitida entre o meio na entrada e na saída. (A diferença de pressão de projeto de algumas válvulas estruturais pode ser menor que a pressão de trabalho a frio.)
5. Pares de vedação elástica: sedes resilientes, pares de vedação compostos por materiais elásticos não metálicos, graxas sólidas e semissólidas, etc.
6. A válvula dupla de bloqueio e sangria é uma válvula com dois pares de vedação independentes. Quando a válvula está na posição fechada, o meio na cavidade do corpo entre os dois pares de vedação fica contido quando a pressão da cavidade é liberada. , dois pares de vedação podem cortar a vedação ao mesmo tempo.
7. Teste do invólucro O teste do invólucro é um teste realizado no invólucro da válvula de acordo com o meio de teste e a pressão de teste especificados. (Incluindo o mecanismo de acionamento de abertura e fechamento que é afetado pela pressão média da própria válvula e conectado aos componentes internos da válvula.)
8. Teste de fechamento: um teste no desempenho de vedação do par de vedação das peças de abertura e fechamento da válvula de acordo com o meio de teste especificado e a pressão de teste.
9. O teste de vedação traseira é um teste do desempenho de vedação da estrutura de vedação superior da válvula de acordo com o meio de teste especificado e a pressão de teste.
- Teste de vedação superior
O teste de vedação superior é um teste para testar o desempenho de vedação da haste da válvula e do par de vedação da tampa da válvula. Para válvulas com estrutura de vedação superior, vede as portas de entrada e saída da válvula, encha o corpo da válvula com meio de teste líquido, drene o ar na cavidade do corpo da válvula, use o mecanismo de operação da válvula para abrir a válvula até a posição totalmente aberta e afrouxe a pressão da gaxeta. Parafusos da tampa. Nenhum vazamento visível é permitido durante o teste.
A pressão de teste é pelo menos 1,1 vezes a pressão de trabalho a frio da válvula (1,1XCWP).
Nota: 1. Exceto para válvulas com estruturas de vedação de haste de fole, todas as válvulas com estruturas de vedação superiores devem passar por testes de vedação superiores.
2. As válvulas macho seladas a óleo devem passar por um teste de vedação de alta pressão, e o teste de vedação de baixa pressão é "opcional". A graxa de vedação pode ser retida durante o teste; válvulas duplas de corte e descarga devem passar por um teste de vedação de alta pressão, e o teste de vedação de baixa pressão é opcional.
3. Após o teste de vedação de alta pressão de algumas válvulas com estruturas de vedação elásticas, seu desempenho de vedação sob condições de baixa pressão pode ser reduzido, mas tais estruturas devem ser capazes de passar neste teste para provar a conformidade da estrutura da válvula.
