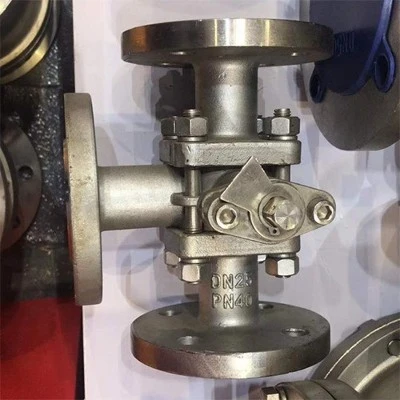

A válvula esférica de três{0}}vias em aço forjado é uma variação da válvula esférica. Em comparação com as válvulas de esfera comuns, ela pode atender aos requisitos de desvio de fluidos ou fusão em tubulações. O seu princípio de funcionamento baseia-se no movimento da sua bola. No estado fechado, o orifício da válvula, a esfera e a tubulação são paralelos, com menos obstruções, baixa vazão e baixa pressão. No estado aberto, o orifício, a esfera e a direção do fluxo são perpendiculares, com obstruções aumentadas, alta vazão e pressão correspondentemente aumentada. Portanto, girando a alavanca de controle, a posição da esfera no orifício pode ser controlada, alterando assim a direção do fluxo e interrompendo o fluxo do meio.
I. Composição Estrutural
Os principais componentes da válvula esférica de três{0}} vias de aço forjado (como o corpo da válvula, a tampa da válvula, a haste da válvula e a esfera) são todos feitos de aço forjado. O aço forjado, por meio de um processo de forjamento em alta-temperatura, forma uma estrutura interna uniforme e densa, evitando defeitos como furos de areia, rachaduras e furos de ar que podem ocorrer em peças de aço fundido, melhorando significativamente o desempenho de vedação e a resistência estrutural da válvula. Sua estrutura principal inclui:
Esfera: A superfície é usinada com três canais, cada um conectado a uma das três tubulações.
Sede da válvula: Forma uma superfície de vedação com a esfera, garantindo que não haja vazamento quando fechada.
Haste da válvula: Conecta a esfera ao mecanismo de transmissão (como um volante ou atuador elétrico), fazendo com que a esfera gire.
Componentes de vedação: Inclui o anel de vedação da sede da válvula, a gaxeta da haste da válvula, etc., evitando vazamento de fluido.
II. Formulários de Classificação e Canal de Fluxo
Com base nas diferentes estruturas do canal esférico, as válvulas esfera de três{0}}vias de aço forjado podem ser classificadas nos seguintes tipos:
Válvula de esfera-tipo de três{1}}vias:
A bola tem um canal de fluxo em forma de L-, conectando dois tubos que se cruzam perpendicularmente (como direções horizontal e vertical).
Adequado para mudar a direção do fluxo de mídia, mas não pode conectar simultaneamente um terceiro tubo.
Aplicações típicas: tubulações ramificadas em sistemas de aquecimento, comutação-de caminho único em processos químicos.
Válvula de esfera-tipo de três{1}}vias:
A bola possui um canal de fluxo em forma de T-, permitindo a conexão simultânea de três tubos ou a desconexão de um deles.
Adequado para desvio de mídia, fusão ou mudança de direção de fluxo.
Aplicações típicas: controle de múltiplas-filiais de petróleo e gás, reatores de{{1}alimentação múltipla.
Válvula de esfera-tipo três{1}}vias:
O ângulo do caminho do fluxo da bola é de 120 graus ou 135 graus, instalada em uma tubulação em forma de Y-.
Adequado para comutação suave da direção do fluxo de mídia, reduzindo a perda de pressão.
Aplicações típicas: pipelines limpos na indústria farmacêutica, controle de fluxo multi{0}direcional no processamento de alimentos.
III. Princípio de funcionamento
A válvula esférica de três{0}} vias em aço forjado consegue abrir, fechar e controlar a direção do fluxo girando a esfera:
Processo de abertura:
Gire o volante no sentido anti-horário (ou ligue o atuador elétrico), a haste da válvula afasta a esfera da sede da válvula.
O pino guia na ranhura em espiral da haste da válvula faz com que a esfera gire sem atrito até atingir a posição totalmente aberta.
Neste ponto, o caminho do fluxo da bola está alinhado com a tubulação, permitindo o fluxo livre do meio.
Processo de fechamento:
Gire o volante no sentido horário, a haste da válvula empurra a esfera para entrar em contato com a sede da válvula.
O pino guia na ranhura em espiral da haste da válvula faz com que a esfera gire 90 graus, desengatando-se da sede da válvula e continuando a girar para a posição fechada.
O plano angular na parte inferior da haste da válvula tece mecanicamente a esfera, garantindo uma vedação hermética.
4. Características de desempenho
Excelente desempenho de vedação:
As superfícies de vedação da esfera e da sede são usinadas-com precisão e uma estrutura de mola empurra a sede em direção à esfera, obtendo vedação bidirecional na entrada e na saída.
A estrutura de vedação rígida tem uma vida útil de mais de 100.000 ciclos de abertura e fechamento, adequada para condições de alta-temperatura e alta-pressão.
Estrutura compacta e confiável:
O design integrado reduz os pontos de conexão do flange, diminuindo o risco de vazamento.
O tipo-de vedação de sede em quatro lados garante distribuição de força equilibrada e vedação confiável do canal de fechamento.
Operação simples e rápida:
A abertura e o fechamento podem ser concluídos girando a esfera em 90 graus, suportando métodos de atuação manual, pneumática e elétrica.
O design de baixo-torque reduz o tamanho do atuador, facilitando o controle remoto.
Resistência à corrosão e longa vida útil:
Os materiais do corpo da válvula estão disponíveis em aço inoxidável (por exemplo, CF8M), aço carbono (WCB) ou ligas especiais (por exemplo, Hastelloy).
Os materiais da superfície de vedação podem ser selecionados de acordo com o meio (por exemplo, válvulas de esfera revestidas com PTFE-são resistentes a ácidos e álcalis fortes).
Manutenção fácil:
O design modular da sede permite a substituição on-line sem desmontagem da válvula.
A gaxeta da haste da válvula é ajustável para evitar vazamentos após uso-de longo prazo.
V. Áreas de Aplicação
As válvulas esfera de três{0}} vias em aço forjado, devido à sua alta eficiência e confiabilidade, são amplamente utilizadas nos seguintes cenários:
Indústria petrolífera: controle multi-de poços de petróleo, distribuição de mídia em tanques de armazenamento de GNL.
Indústria Química: comutação de-alimentação múltipla para reatores e sistemas de injeção de catalisador.
Indústria farmacêutica: desvio multi-direcional de tubulações limpas (requer projeto sanitário).
Sistemas de Aquecimento: Controle de desvio e fusão de redes de vapor ou água quente.
Indústria metalúrgica: distribuição de fluxo de meio-de alta temperatura (por exemplo, fundição de aço).
