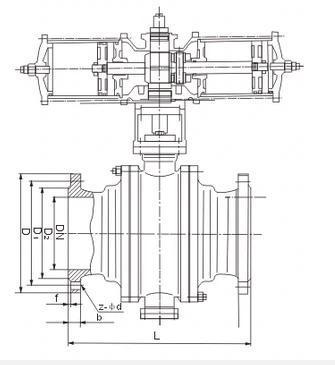

A válvula esférica fixa pneumática de três-estágios é uma válvula de controle automatizada que combina um atuador pneumático com uma estrutura de válvula esférica-de três estágios. Ele usa ar comprimido para acionar a válvula e obter abertura, fechamento ou regulação rápida. Seu projeto principal consiste em dividir o processo de abertura e fechamento da válvula esférica em três estágios independentes (como posição de regulação aberta, fechada e intermediária) ou obter controle de múltiplas-posições por meio de uma estrutura modular. É adequado para cenários industriais que exigem regulação precisa de fluxo ou operação escalonada.
Características estruturais
Design de bola de três{0}}segmentos
A superfície esférica emprega um design de canal de fluxo especial (como formato de V-ou estrutura excêntrica) para obter porcentagem igual ou ajuste linear da característica de fluxo.
A esfera segmentada controla o ângulo de abertura através da rotação, por exemplo, 0 grau totalmente fechado, 90 graus totalmente aberto, com posição de parada no meio para ajuste proporcional.
Alguns modelos suportam comutação de múltiplas-portas, permitindo diferentes combinações de ativação/desativação de caminhos de fluxo por meio da rotação da bola.
Atuador Pneumático
Estruturas de dupla-ação (liga/desliga pneumaticamente) ou de simples-ação (retorno por mola) para atender a diferentes requisitos de segurança.
Equipado com válvulas solenóides, chaves fim de curso, sensores de posição e outros acessórios para controle remoto automatizado.
O torque de saída do atuador é compatível com o torque da válvula esférica para garantir uma resposta rápida (normalmente menor ou igual a 1 segundo) e sem travamento.
Projeto de conexão modular
O corpo da válvula e o atuador são rapidamente montados e desmontados através de interfaces padronizadas (como o padrão NAMUR) para fácil manutenção.
Um dispositivo opcional de operação manual está disponível para alterar manualmente o status da válvula em caso de falha no fornecimento de ar.
Cenários de aplicação
Indústria Química: Usado para alimentação de reatores, dosagem de catalisador e controle de mistura de tubulações para evitar resíduos de mídia.
Tratamento de Água: Regula a dosagem de produtos químicos, controla a pressão do sistema de osmose reversa e evita golpe de aríete.
Indústrias Alimentícia e Farmacêutica: Permite limpeza CIP/SIP em processos assépticos; o design do corpo da válvula sem ângulos mortos atende aos padrões de higiene.
Setor Energético: Regulação de água de alimentação de caldeiras, drenagem de tubulações de vapor; design resistente a altas temperaturas e alta pressão (até 450 graus, 16MPa).
Engenharia Ambiental: Regulação do fluxo de ar em sistemas de tratamento de gases residuais; resistência à corrosão por gases corrosivos.
