Uma válvula fixa de linha de água é uma válvula de diafragma que controla o nível do líquido usando uma válvula piloto-operada por bóia. É utilizado principalmente em sistemas de abastecimento de água para regulação automática de caixas d'água, torres e piscinas. A válvula consiste em uma válvula principal, uma válvula piloto e uma bóia. Quando o nível do líquido atinge a altura definida, a válvula piloto-operada pela bóia fecha e a válvula principal desliga a bomba d’água. Quando o nível do líquido cai, a válvula piloto-operada pela bóia se abre e a válvula principal abre a bomba d’água. As válvulas de controle de nível evitam efetivamente o golpe de aríete, protegem os sistemas de tubulação e apresentam controle de nível preciso, imunidade à interferência da pressão da água e instalação flexível. O meio aplicável é água limpa e a pressão de trabalho é normalmente de 0,6 MPa a 2,5 MPa. Os materiais comumente usados incluem ferro fundido cinzento, ferro dúctil e aço inoxidável.
Princípio de funcionamento
A válvula de controle de nível emprega uma estrutura de diafragma, controlando a abertura e o fechamento da válvula através da diferença de pressão entre as câmaras superior e inferior:
Quando o nível da água sobe até a altura definida: a válvula piloto flutuante fecha, a pressão na câmara superior aumenta, o diafragma desce, fechando a válvula principal e interrompendo o abastecimento de água.
Quando o nível da água cai abaixo da altura definida: a válvula piloto flutuante abre, a pressão na câmara superior diminui e a pressão na câmara inferior empurra o diafragma para cima, abrindo a válvula principal e restaurando o abastecimento de água.
Características estruturais
Válvula Principal: Composta por corpo da válvula, tampa da válvula, disco da válvula, etc., com diafragma interno dividindo o corpo da válvula em câmaras superior e inferior.
Válvula piloto flutuante: detecta mudanças no nível da água por meio de uma bóia e controla a pressão na câmara superior por meio de uma válvula piloto.
Flutuador: sobe e desce com o nível da água, transmitindo sinais para a válvula piloto através de um mecanismo de ligação.
Diafragma: Fabricado em nylon ou borracha especialmente reforçado, separando as câmaras superior e inferior, sua deformação ajusta a diferença de pressão para conseguir a abertura e o fechamento da válvula.
Dispositivo de vedação: Anéis de vedação de borracha ou metal garantem que não haja vazamento quando a válvula estiver fechada.
Parâmetros Técnicos
Diâmetro nominal: DN40mm a DN600mm, cobrindo especificações de tubos comuns.
Pressão Nominal: 0,6MPa a 4,0MPa, adaptando-se aos diferentes requisitos de pressão do sistema.
Temperatura aplicável: Menor ou igual a 80 graus (alguns modelos podem atingir 120 graus), adequada para sistemas de água ambiente e quente.
Precisão de controle: Erro de nível de líquido Menor ou igual a ±5 cm, alguns modelos-de última geração podem atingir ±2%, atendendo aos requisitos de controle de alta-precisão.
Projeto anti-entupimento de ar: A válvula de ventilação automática é instalada no ponto mais alto da rede de tubulação para evitar que o entupimento de ar afete o desempenho da válvula.
Aplicativos
Abastecimento de água e drenagem predial: manter níveis constantes de água em caixas d'água domésticas e caixas de água-de combate a incêndio para garantir a operação estável do sistema de abastecimento de água.
Irrigação Agrícola: Controlar os níveis de água em lagoas de irrigação ou tanques de armazenamento para garantir a operação estável do sistema de irrigação e melhorar a eficiência da utilização dos recursos hídricos.
Tratamento de Água Industrial: Regulação dos níveis de água em torres de resfriamento, tanques de neutralização, tanques de sedimentação, etc., para garantir fluxo estável do processo.
Sistema de combate a incêndios: garante que o nível de água em poças de incêndio ou tanques de água elevados atenda aos requisitos de combate a incêndios, desligue automaticamente o abastecimento de água doméstico durante um incêndio e garanta o abastecimento de-água para combate a incêndios.
Recursos Hídricos da Paisagem: Mantém o nível da água de lagos artificiais, fontes e outros recursos hídricos da paisagem para preservar seu apelo estético.
Vantagens e Limitações
Vantagens:
Ajuste Automático: Não requer intervenção manual; detecta o nível da água em tempo real e ajusta automaticamente, aumentando a automação do sistema.
Eficiência Energética: Não requer energia externa (como eletricidade ou gás); depende exclusivamente da flutuabilidade, reduzindo os custos operacionais.
Estrutura Simples: Baixa taxa de falhas, fácil manutenção e baixo custo geral.
Alta Confiabilidade: Ligação mecânica, não afetada por quedas de energia ou falhas no fornecimento de gás, altamente adaptável.
Alta Adaptabilidade: Adequado para diversos meios, como água limpa, esgoto e águas residuais industriais, atendendo às necessidades de diferentes condições de operação.
Limitações:
Precisão de ajuste limitada: em comparação com válvulas de controle elétricas e pneumáticas de alta-precisão, a precisão de ajuste é relativamente baixa.
A qualidade da água afeta o desempenho da válvula: Os diafragmas e outros componentes elásticos estão em contato constante com a água. A má qualidade da água pode causar corrosão e incrustações, resultando na diminuição do desempenho da válvula e na redução da vida útil.
Velocidade de resposta lenta: Como a deformação do diafragma e o movimento do núcleo da válvula requerem tempo, a velocidade de resposta da válvula é relativamente lenta. Em situações com mudanças rápidas no nível da água, os ajustes oportunos podem não ser possíveis.
Considerações sobre seleção
Diâmetro nominal: Selecione uma válvula com um diâmetro nominal apropriado com base no tanque de água ou na vazão de entrada da piscina e nas especificações do tubo para garantir que a válvula atenda aos requisitos de vazão do sistema.
Pressão operacional: Considere a pressão operacional máxima do sistema e selecione uma válvula capaz de suportar essa pressão. A pressão nominal da válvula deve exceder a pressão operacional máxima do sistema para garantir uma operação segura.
Faixa de controle do nível de água: Selecione uma válvula com uma faixa de controle de nível de água adequada com base nos requisitos de nível de água do tanque de água ou do projeto da piscina. O valor de controle do nível de água da válvula pode ser definido ajustando a haste reguladora, mas é crucial garantir que a faixa de ajuste atenda às necessidades reais.
Características do meio: Entenda a temperatura, o pH, o conteúdo de impurezas e outras características do meio para selecionar os materiais do corpo da válvula, do diafragma e do núcleo da válvula adequados aos requisitos do meio. Por exemplo, para sistemas de água contendo meios corrosivos, corpos de válvulas de aço inoxidável-resistentes à corrosão e diafragmas de borracha devem ser selecionados.
Certificação de Qualidade: Selecione produtos com certificações de qualidade relevantes, como certificados de qualificação de produtos emitidos pela Administração Estatal de Supervisão de Qualidade, Inspeção e Quarentena. A certificação de qualidade garante que a qualidade e o desempenho do produto atendam aos padrões e especificações nacionais.
Instalação e Manutenção
Requisitos de instalação:
Siga o princípio do fluxo unidirecional do meio durante a instalação, garantindo que a seta no corpo da válvula principal esteja alinhada com a direção do fluxo do sistema de tubulação.
Disponha as válvulas de controle hidráulico de forma racional, garantindo espaço suficiente para gerenciamento, operação, instalação e manutenção.
Ao instalar as válvulas horizontalmente, a tampa e a haste da válvula devem ficar voltadas para cima; ao instalar verticalmente, a tampa da válvula e a haste devem ficar voltadas para fora.
Antes da instalação, deve ser realizado um teste de resistência e estanqueidade. A pressão de teste deve ser 1,5 vezes a pressão nominal, com duração de pelo menos 3 minutos, e não deve haver vazamento nas superfícies de vedação do invólucro, da gaxeta e do disco da válvula.
Manutenção e cuidados:
Inspeção mensal da boia, biela, núcleo da válvula e vedações quanto a danos ou emperramento.
Limpe os detritos da bóia e do tanque de água para evitar entupimentos; limpe regularmente os detritos presos pelo filtro-tipo Y.
Lubrifique regularmente as peças móveis, como a biela e a haste da válvula.
Aplique um revestimento-antiferrugem no corpo da válvula para prolongar sua vida útil.
Encher ou drenar lentamente a água, observando se o nível da água se estabiliza próximo ao valor ajustado; ajuste o comprimento da bóia e da biela ou a abertura do núcleo da válvula para otimizar a velocidade de resposta; após fechar a válvula, verifique se há vazamentos.

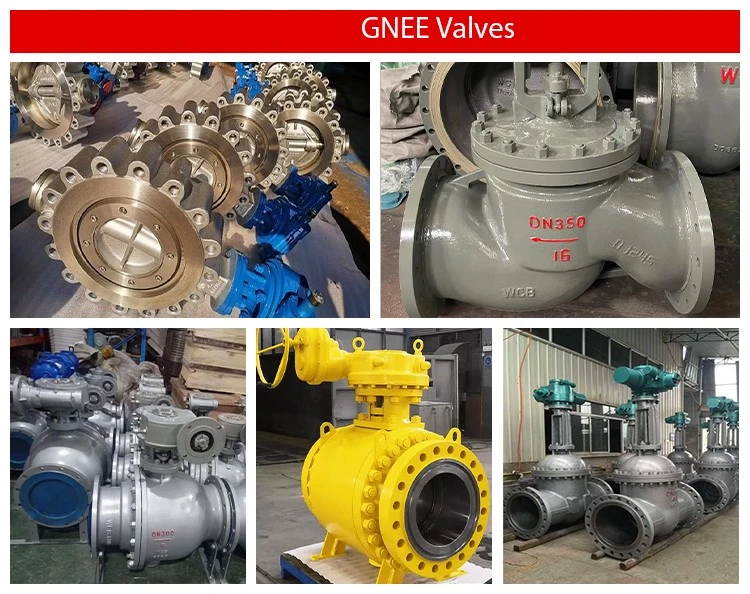

Fábrica de válvula de linha de água consertada
