A válvula de retenção com buffer do tipo-borboleta consiste em um disco de válvula, um dispositivo de buffer e uma válvula de micro-ajuste. Ele utiliza tecnologia de soldagem de superfície de vedação de aço inoxidável e uma estrutura de vedação excêntrica tripla. Disponível em diâmetros de 40-1400 mm, ele pode lidar com meios incluindo água, óleo e águas residuais e é adequado para temperaturas de até 200 graus. Equipada com um cilindro amortecedor, a válvula consegue um fechamento lento controlando a vazão do óleo hidráulico através da válvula reguladora, reduzindo assim os efeitos do golpe de aríete. Usado principalmente em sistemas industriais de abastecimento de água, estações de tratamento de águas residuais e sistemas auxiliares de pressão, apresenta baixa resistência a fluidos e vedação confiável.
Características estruturais
Corpo da válvula e placa borboleta: O corpo da válvula possui estrutura compacta e geralmente é fundido, feito de materiais como ferro fundido, aço fundido e aço inoxidável. A placa borboleta tem formato-de disco e é instalada no corpo da válvula, girando em torno de um pino dentro da sede da válvula para abrir e fechar a válvula.
Estrutura de vedação: Vedações macias são comumente usadas, como anéis de vedação feitos de borracha nitrílica, instalados na placa borboleta ou no corpo da válvula, ajustando-se firmemente à sede da válvula para obter uma vedação. Algumas válvulas de retenção tipo borboleta-empregam um design triplo-excêntrico ou duplo-excêntrico, permitindo que a placa borboleta se encaixe melhor na sede da válvula quando fechada, melhorando o desempenho da vedação e reduzindo vazamentos.
Dispositivo amortecedor: Os dispositivos comumente usados incluem cilindros hidráulicos ou molas. Os cilindros hidráulicos regulam a velocidade de fechamento da placa borboleta controlando o fluxo do fluido hidráulico; as molas utilizam sua energia potencial elástica para fornecer uma força amortecedora durante o processo de fechamento da placa borboleta, diminuindo a velocidade de fechamento e evitando o golpe de aríete.
Princípio de funcionamento
Quando o meio flui na direção especificada, a pressão do meio atua na placa borboleta, superando seu próprio peso e fricção, empurrando a placa borboleta para girar em torno do pino e abrir, permitindo que o meio passe suavemente pela válvula. Quando o meio flui na direção oposta, a placa borboleta gira na direção de fechamento sob seu próprio peso e a pressão reversa do meio. Neste momento, o dispositivo tampão começa a funcionar, controlando a velocidade de fechamento da placa borboleta, primeiro fechando rapidamente a maior parte da passagem e depois fechando lentamente a parte restante, eliminando efetivamente a geração de picos destrutivos do golpe de aríete.
Características de desempenho
Baixa resistência a fluidos: A passagem interna simplificada da válvula minimiza a obstrução ao fluxo médio quando a placa borboleta está aberta. Em comparação com outros tipos de válvulas de retenção, como válvulas de retenção oscilantes, apresenta menor resistência a fluidos nas mesmas condições de operação, reduzindo o consumo de energia.
Bom desempenho de vedação: utilizando anéis de vedação de borracha de alta{0}}qualidade ou uma estrutura de vedação excêntrica, garante efetivamente o desempenho de vedação da válvula no estado fechado, evitando vazamentos médios.
Efeito de buffer significativo: Através da ação do dispositivo de buffer, o golpe de aríete causado pelo fechamento repentino pode ser evitado, protegendo o sistema de tubulação e equipamentos relacionados contra danos causados pelo impacto do golpe de aríete.
Operação Sensível: A placa borboleta abre e fecha com base no fluxo do próprio meio, não necessitando de fonte de alimentação externa. Sua ação de intertravamento com bombas e outros equipamentos é rápida, respondendo prontamente às mudanças na direção do fluxo médio.
Áreas de aplicação
Abastecimento de Água Industrial: Usado na produção industrial para sistemas de tubulação de abastecimento de água para evitar refluxo e proteger bombas e outros equipamentos de tratamento de água. Amplamente utilizado em sistemas de circulação de água de resfriamento e sistemas de abastecimento de água industrial em indústrias como química, siderúrgica e energia.
Tratamento de Esgoto: Instalado na saída das bombas das estações de tratamento de esgoto para evitar que o refluxo do esgoto danifique bombas e tubulações, garantindo o funcionamento normal do processo de tratamento de esgoto.
Abastecimento de água e drenagem de edifícios: pode ser usado em sistemas de abastecimento de água e drenagem de-edifícios residenciais e comerciais altos, especialmente em sistemas de abastecimento de água pressurizada, evitando efetivamente o golpe de aríete e protegendo a segurança de tubulações e equipamentos.

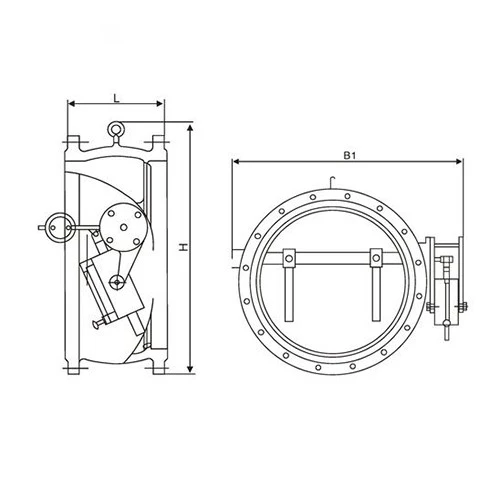

Desenho da válvula de retenção tamponada tipo borboleta
