I. Classificação Estrutural: Evolução do Básico à Precisão
1. Válvula borboleta de vedação-centrada (Válvula borboleta concêntrica)
Recurso principal: A haste da válvula, o centro do disco e o centro do corpo da válvula estão alinhados, oferecendo uma estrutura simples.
Limitações de desempenho:
O atrito de compressão-de circunferência total durante a operação causa desgaste, com uma vida útil de vedação curta (normalmente menor ou igual a 100.000 ciclos).
Adequado apenas para meios de baixa-pressão (PN menor ou igual a 1,6MPa) e temperatura-moderada (-20 graus ~80 graus), como água/ar, por exemplo, tubulações de abastecimento de água municipal.
Modelos Típicos: D71X (tipo wafer), D41X (tipo flangeado).
2. Válvula borboleta-com deslocamento único
Melhoria de projeto: A haste é deslocada em aproximadamente 1/3 do raio do disco para reduzir o atrito.
Avanço Técnico:
O disco se desengata parcialmente da sede durante a abertura, reduzindo o desgaste em 30–50%.
Compatível com vedações de borracha (por exemplo, EPDM) para vazamento zero, ideal para tubulações limpas nas indústrias alimentícia/farmacêutica.
Limitação: Os pares de vedação deformam-se sob alta pressão, limitando a resistência à pressão a menos ou igual a 4,0 MPa.
3. Válvula borboleta-com deslocamento duplo
Atualização Estrutural: A haste é deslocada dos centros do disco e do corpo da válvula, criando uma "excentricidade dupla".
Melhoria de desempenho:
The disc fully disengages from the seat at startup, eliminating friction and extending lifespan to >500.000 ciclos.
Adapta-se a vedações metálicas (por exemplo, aço inoxidável + grafite), suportando temperaturas de até 425 graus para tubulações de vapor de alta-temperatura em petroquímica/metalurgia.
Aplicações Típicas: Gasodutos de alto-forno, sistemas de derivação de caldeiras.
4. Válvula borboleta-com deslocamento triplo
Design Revolucionário: Adiciona uma superfície de vedação inclinada de 3 a 5 graus ao deslocamento duplo, formando uma "excentricidade 3D".
Principais vantagens:
Vedação rígida-com vazamento zero: Obtém vedação de metal-com{1}}metal por meio de compressão mecânica (classe de vazamento API 609 VI).
Alta-resistência à pressão/temperatura: Classificado para 25MPa e -196 graus ~700 graus, usado em tanques de GNL/linhas de vapor nuclear.
Regulamento-Zona{1}}Livre Morta: Controle de fluxo preciso (abertura de 0 graus a 90 graus) com uma taxa de abertura de 100:1, superando as válvulas de controle tradicionais.
Modelos Típicos: D373H (flangeado), D643W (deslocamento triplo-pneumático).
II. Classificação do tipo de inversor: Adaptação à automação e condições adversas
1. Acionamento manual
Operação: Volante, engrenagem helicoidal ou alavanca.
Aplicativo: Tubulações de pequeno-diâmetro (DN menor ou igual a 200 mm) e de uso pouco frequente (por exemplo, equipamentos de laboratório, tratamento de água de pequeno porte).
2. Acionamento pneumático
Atuadores: Cilindros de dupla-ação (fornecimento de ar contínuo) ou de simples-ação (retorno-por mola).
Recursos técnicos:
Resposta rápida (menor ou igual a 5s), ideal para desligamento/regulação rápida.
Alta classificação-à prova de explosão (por exemplo, ATEX), adequada para ambientes perigosos (petróleo/gás, produtos farmacêuticos).
Uso típico: Linhas de enchimento asséptico (com válvulas higiênicas), controle de alimentação de reatores químicos.
3. Acionamento elétrico
Modos de controle: Ligado/desligado (feedback de posição) ou modulação (sinal 4–20mA).
Vantagens:
Automação remota (por exemplo, estações de águas residuais municipais).
Controle de alta-precisão (por exemplo, taxa de refluxo em torres de destilação).
Limitação: Menor desempenho à prova de explosão-do que o pneumático, exigindo proteção adicional.
4. Acionamento Hidráulico
Fonte de energia: Óleo hidráulico (5–21MPa).
Aplicações:
Tubulações de grande-diâmetro (DN maior ou igual a 1.200 mm) e alto-torque (por exemplo, águas residuais hidrelétricas).
Ambientes agressivos (por exemplo, plataformas offshore) com resistência a vibrações/choques.
III. Desempenho de vedação: de vedações macias a duras
1. Válvula borboleta de vedação-suave
Materiais: NBR, EPDM, PTFE.
Características:
Excelente vedação (à prova de bolhas), mas limitada a Menor ou igual a 150 graus .
Custo-efetivo para água, óleo e produtos químicos suaves.
Aplicações: Água gelada HVAC, sistemas de água purificada.
2. Válvula borboleta-de vedação rígida
Pares de Vedação: Aço inoxidável + carboneto de tungstênio, liga de cobalto + grafite.
Avanços:
Suporta condições extremas (700 graus, 25 MPa), por exemplo, sistemas de combustível aeroespacial.
Resiste a meios abrasivos (pasta, pó de carvão).
Limitação: É necessária alta precisão, 3 a 5 vezes mais cara que a vedação-suave.
4. Válvulas borboleta especializadas: soluções personalizadas para condições extremas

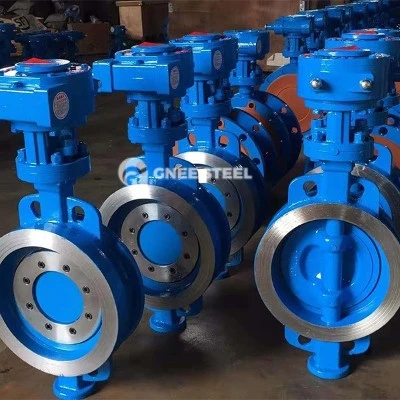

1. Válvula borboleta-de alta temperatura
Projeto: Liga HK45 (1150 graus), lacunas de expansão térmica.
Usar: Condutas de fornos de vidro, incineradores de resíduos.
2. Válvula Borboleta Criogênica
Materiais: Aço inoxidável 304L, liga de níquel (-196 graus).
Selagem: Anéis de poliimida (PI) para evitar fragilidade.
Aplicativo: Entradas/saídas de tanques de GNL.
3. Válvula borboleta-resistente à abrasão
Inovação: Revestimento de carboneto de tungstênio (dureza HV1200), projeto de furo completo-(fluxo menor ou igual a 15m/s).
Usar: Rejeitos de minas, tubulações de fábricas de cimento.
4. Válvula borboleta de vácuo
Especificações: Menor ou igual a 10⁻⁴Pa de vácuo, para revestimento de semicondutores/fornos a vácuo.
Selagem: Foles metálicos + juntas FKM para evitar vazamento de ar.
V. Tipos de conexão: Adaptação às necessidades de instalação
| Tipo | Características | Limitações |
|---|---|---|
| Bolacha | Sem flanges, economia-de espaço (30% menos) | Inadequado para alta-pressão/vibração |
| Flangeado | Robusto, de alta-pressão (PN menor ou igual a 25MPa), fácil manutenção | Mais volumoso |
| Braçadeira | Instalação rápida (10s), ideal para limpeza CIP na indústria alimentar | Classificação de pressão limitada |
| Soldado | Vazamento zero, para dutos submarinos/reatores nucleares | Permanente, não{0}}removível |
VI. Guia de seleção: requisitos correspondentes com precisão
| Parâmetro | Tipo de válvula recomendado |
|---|---|
| Mídia Corrosiva | PTFE revestido (por exemplo, D71F46) |
| Meio Abrasivo | Vedação rígida-com deslocamento triplo + revestimento de carboneto de tungstênio |
| Alta-pressão/temperatura | Vedação metálica-com deslocamento triplo (por exemplo, D343H) |
| Vácuo | Válvula borboleta de vácuo (por exemplo, tipo GI) |
| Desligamento rápido-Desligado | Pneumático (por exemplo, D643W) |
| Controle de precisão | Elétrico (por exemplo, D943W) |
| Custo-econômico | Vedação suave-centralizada (por exemplo, D71X) |
| Longevidade | Selo rígido-com deslocamento triplo (maior ou igual a 10 anos) |
