API 6D, intitulado "Especificação para válvulas de tubulações e tubulações", é a referência do setor-para o transporte de fluidos. Essas válvulas são usadas em tubulações-de longa distância, estações de compressão e manifolds.
Pare de adquirir a válvula errada: Por que a API 6D é obrigatória para pipelines midstream.
Parâmetros da válvula API 6D
| Parâmetro | Especificação/gama |
| Tipos de válvula | Esfera, Portão (Laje/Expansão), Verificação, Plugue |
| Aulas de pressão | ASME Classe 150, 300, 400, 600, 900, 1500, 2500 |
| Faixa de tamanho | NPS 2" a NPS 60" |
| Faixa de temperatura | Normalmente -46°C a 121°C (padrão) |
| Padrão de teste | API 6D (Carcaça e Assento Hidráulicos) |
Aplicações deVálvulas API 6D
O objetivo do projeto das válvulas API 6D é "isolamento seguro e confiável de longa-distância". Suas aplicações concentram-se principalmente nos seguintes cenários:
Transmissão de linha principal para petróleo bruto e gás natural
Esta é a aplicação mais importante. As válvulas são instaladas em centenas de quilômetros de tubulações para cortar seções específicas da tubulação durante manutenção ou acidentes.
Principais requisitos: Deve ser resistente à corrosão atmosférica (instalação enterrada) e suportar a passagem de equipamentos de limpeza.
Estações de compressores e bombeamento
As válvulas API 6D são usadas para controlar o fluido que entra no compressor ou bomba nas estações de pressurização definidas a cada poucas dezenas de quilômetros na tubulação.
Requisitos principais: confiabilidade de operação de alta-frequência e nível de vedação extremamente alto.
Estações reguladoras e reguladoras de pressão
Usado para cortar antes e depois da medição da transferência e regulação da pressão.
Requisito principal: Função Double Block Double Row (DBB) para verificar a estanqueidade da válvula sem desligar o sistema.
Parques e Terminais de Tanques
Utilizado para desvio e isolamento de diferentes meios na entrada e saída de grandes tanques de armazenamento de petróleo.
Requisito principal: Certificação de segurança contra incêndio (API 607/6FA).
Risers offshore
O nó principal que conecta o gasoduto submarino e a plataforma offshore.
Requisitos principais: suportar pressão externa extremamente alta e corrosão da água do mar.
API 6A, intitulado "Especificação para equipamentos para cabeças de poço e árvores de Natal", foi projetado para ambientes de alta-pressão e alto{1}}risco na superfície de um poço de petróleo ou gás. Estas válvulas são construídas paracontençãoe extrema durabilidade.
Parâmetros da válvula API 6A
| Parâmetro | Especificação/gama |
| Tipos de válvula | Válvulas de gaveta de laje, válvulas de estrangulamento, válvulas de retenção |
| Classificações de pressão | 2.000, 3.000, 5.000, 10.000, 15.000, 20.000 PSI |
| Faixa de tamanho | 1 13/16" a 11" (típico) |
| Classes de temperatura | L, P, R, S, T, U, V (-60°C a 121°C+) |
| Padrão de teste | API 6A (Testes Hidrostáticos e de Gás) |
Aplicações principais de válvulas API 6A
A aplicação das válvulas API 6A concentra-se na “primeira linha de defesa da formação à superfície”:
1. Árvore de Natal para Produção de Petróleo e Gás
Instalado no topo da cabeça do poço para controlar a produção de poços de petróleo e gás.
Aplicação: Válvula Mestra, Válvula Wing e Válvula Choke trabalham juntas para regular a pressão de produção e a vazão.
2. Montagem da cabeça do poço
Usado para pendurar tubos e revestimentos de óleo e vedar o anel entre cada camada de tubulação.
Aplicação: Instalado na cabeça do invólucro para monitoramento da pressão anular.
3. Variedades de fraturamento
No desenvolvimento de petróleo e gás de xisto, fluidos abrasivos de alta-pressão descarregados de vários caminhões de fraturamento se acumulam aqui.
Aplicação: A válvula deve ser capaz de suportar vazões extremamente altas e erosão severa do propante (areia).
4. Operações de aumento de produção e injeção de água (EOR e injeção de água)
Para aumentar a produção de poços antigos, é necessário injetar água em alta-pressão ou dióxido de carbono no poço
Aplicação: As válvulas precisam ter uma resistência à corrosão extremamente forte (geralmente exigindo materiais de qualidade EE, FF ou HH).
Comparação: API 6A vs. API 6D
| Recurso | API 6D (Pipeline) | API 6A (cabeça de poço) |
| Objetivo principal | Fluxo e transporte eficientes | Contenção de alta-pressão |
| Classificação de pressão | Classes ASME (por exemplo, Classe 600) | Classificações PSI (por exemplo, 5.000 PSI) |
| Espessura da Parede | De acordo com ASME B16.34 | Por API 6A (muito mais espesso) |
| Projeto de válvula | Muitas vezes apresenta assentos/inserções macias | Geralmente vedações de metal-com{1}}metal |
| Conexões | Flangeado (RF/RTJ) ou solda-de topo | Flangeado (apenas RTJ) ou Rosqueado |
| Ciclo de Fornecimento | Prazos de entrega mais curtos (padronizados) | Prazos de entrega mais longos (personalizados para serviço) |
API 6A vs. API 6D: como economizar 20% em seus custos de aquisição escolhendo o padrão certo.

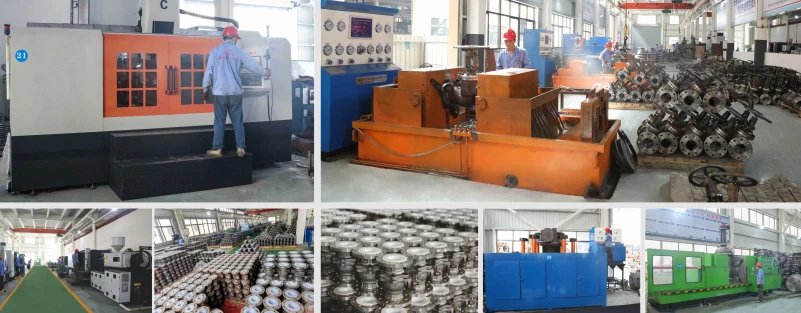

Fábrica de válvula de esfera GNEE API
Precisa de um orçamento para válvulas esfera API 6D ou válvulas gaveta API 6A?Obtenha preços técnicos em 24 horas.
Perguntas frequentes
Qual é o equivalente ISO da API 6A?
ISO 10423
ISO 10423(API 6A) – Norma Internacional para Indústrias de Petróleo e Gás Natural.
O que é uma válvula API 6D?
API 6D (Válvulas de Pipeline):Esta norma se concentra principalmente em válvulas de tubulação, que incluem válvulas gaveta, macho e esfera. Essas válvulas são projetadas especificamente para transmitir e distribuir petróleo, gás e outros hidrocarbonetos em sistemas de dutos.
