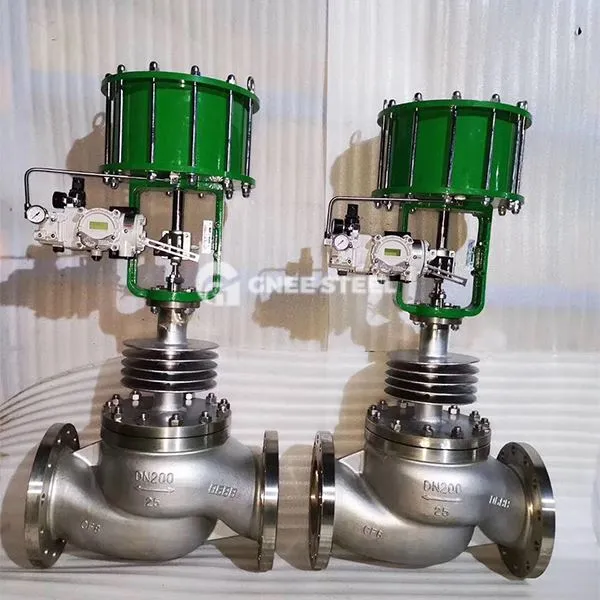

Válvulas globais pneumáticas

A válvula global pneumática é uma válvula de controle que usa ar comprimido como fonte de energia. Ele aciona o disco da válvula para subir e descer através do atuador pneumático para obter o controle aberto/fechado do meio do pipeline. É adequado para necessidades rápidas de corte e isolamento seguro nos campos de petróleo, indústria química e energia.

Estrutura central e princípio de trabalho
Componentes básicos:
Atuador pneumático: cilindro de ação dupla ou de ação única, recebendo o sinal de controle (ar comprimido de 4 ~ 9 bar) para acionar a haste da válvula para se mover.
Corpo da válvula e disco da válvula: o disco da válvula é uma estrutura em forma de plugue, a superfície de vedação adota um projeto de superfície plana ou cônica e o assento da válvula é soldado com liga dura à base de cobalto para melhorar a resistência ao desgaste.
Forma de vedação: vedação forçada (vedação auxiliar de pressão média) ou auto-vedação (vedação da pressão do disco da válvula).
Princípio de trabalho:
O atuador pneumático alterna a direção da fonte de ar através da válvula solenóide, empurra o pistão ou o diafragma para acionar a haste da válvula para se mover verticalmente, de modo que o disco da válvula entre em contato ou se separe do assento da válvula para obter abertura e fechamento.
‌ Proteção da produção ‌: os atuadores de ação única dependem da redefinição da mola e fecham automaticamente quando o ar é perdido (tipo de falha) ‌.



Válvulas globais pneumáticas



Aplicativo:

Corte industrial: corte de emergência de vapor de alta temperatura e meios corrosivos (incluindo H₂s, CO₂).
Isolamento seguro: oleodutos de armazenamento e transporte de gás natural liquefeito (GNL), tomadas de bomba de oxigênio líquido de equipamentos de separação de ar.

Pontos de seleção:

Características médias: Para partículas contendo médias, a estrutura da sede da vedação dura + é preferida para reduzir o desgaste.
Atuador: Para condições de alta diferença de pressão (＞ 10 MPa), um cilindro de ação dupla deve ser selecionado para garantir a força motriz.
Direção de instalação: A direção do fluxo do meio deve ser consistente com a seta no corpo da válvula para evitar a instalação reversa e a falha de vedação.
