Descrição da válvula de caldeira globo
A válvula globo da caldeira é uma válvula de desligamento projetada para sistemas de caldeira. Ele percebe o controle de abertura e fechamento, regulação do fluxo e estabilidade de pressão do meio (água, vapor, etc.) através da vedação forçada do disco da válvula.
Suas funções principais incluem:
Fulll Open\/Full Close ShutOff: O disco da válvula de vedação forçado entra em contato com o assento da válvula para obter bloqueio médio completo;
Ajuste da fina : A abertura do disco da válvula é ajustada pelo elevação da haste da válvula para controlar o fluxo e a pressão média;
Flowflow FLUSTO PREVENTE Para garantir a segurança: o design do fluxo direcional evita a falha do sistema causada pelo refluxo médio.
Recursos estruturais centrais
Otimização do projeto de direção do fluxo
Adote principalmente a direção de fluxo "baixa e alta" (estrutura positiva), o meio flui da parte inferior do disco da válvula e a vedação é aprimorada pela pressão média quando fechada, reduzindo o torque de operação.
Erosão Resistente à estrutura de vedação
Superfície de vedação da sede da válvula: a superfície cônica de vedação é soldada com estrelito, que é resistente à alta temperatura (menor ou igual a 570 graus) e erosão médio granular, e a vida útil do serviço é prolongada em mais de 3 vezes;
Projeto da guia do disco da válvula : A estrutura do disco da válvula do fundo do cone da esfera da válvula de parada do tipo Y guia o fluxo do meio e reduz o desgaste da superfície de vedação por deposição de impureza.
Corpo de válvula de alta resistência
O aço de liga (como ASTM A217 WC9) é usado para condições de alta temperatura e alta pressão (como PN140\/570 graus), e o aço carbono (como o WCB) é usado para condições comuns.
Especificação de válvula de caldeira globo
| Peças | Materiais comuns | Especificações típicas |
|---|---|---|
| Corpo da válvula | Aço carbono WCB, aço de liga WC9 | Diâmetro nominal: dn 10- dn300 |
| Superfície de vedação | Sobreposição de liga estrelita (COCRW) | Pressão nominal: pn 16- pn420 |
| Válvula Haste | 38crmoala aço de nitra | Temperatura aplicável: -40 grau ~ +570 grau |
| Método de conexão | Flange (RF\/RTJ), soldagem de bunda (BW) | Modo de unidade: manual\/elétrico |

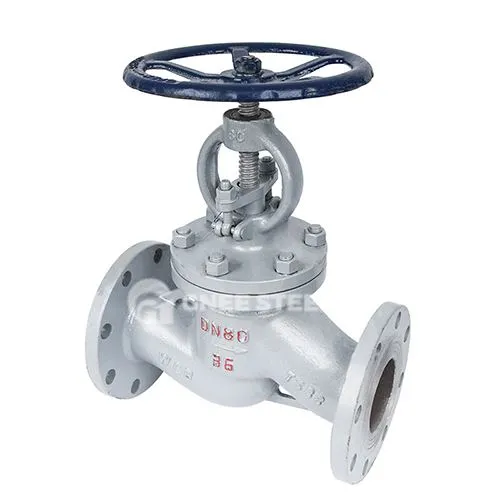

Válvula do globo da caldeira
Vantagens das válvulas globais de caldeira
Douldouble Projeto de vedação
A estrutura de vedação composta de fole + embalagem, mesmo que o fole falhe, a embalagem ainda pode impedir que o meio vazasse, atendendo aos padrões de vedação de grau de energia nuclear.
A superfície de vedação é soldada com estellite, resistente à alta temperatura (menor ou igual a 570 graus) e erosão de partículas, e a vida útil do serviço é estendida por mais de 3 vezes.
Pressure e resistência à temperatura
O material é feito de aço de liga de alta resistência (como WC9) ou haste da válvula nitreada (38crmoala), com uma resistência à pressão de PN420 e uma temperatura de 570 graus, e a resistência à fluência de alta temperatura é aumentada 2 vezes.
Low Manutenção e vida longa
A estrutura é simples e modular (como a tampa da válvula aparafusada), que suporta uma desmontagem rápida e manutenção;
A resistência ao fluxo é pequena, o tempo de abertura e fechamento é curto (apenas a haste da válvula precisa ser levantada verticalmente) e o desgaste da superfície de vedação devido à operação frequente é reduzido.
