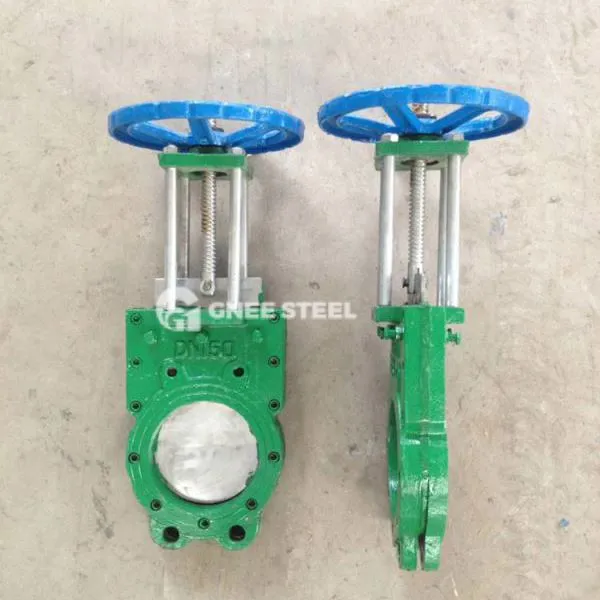

Descrição da válvula de laca
A válvula da porta da faca de pasta (também conhecida como válvula de porta do tipo faca) é uma válvula projetada para lidar com partículas sólidas, fibras e meios viscosos. Sua função principal é cortar com eficiência meios complexos e realizar o controle de fluxo de pipeline.
1. Estrutura e princípio do núcleo
Main Components
Body de válvula : Feito de ferro fundido, aço fundido, aço inoxidável (como 304/116L) ou materiais revestidos de flúor, adequados para condições corrosivas e de desgaste alto
Placa de válvula: o design em forma de faca de lâmina fina (corte de chanfro na parte inferior), pode cortar impurezas como fibras e polpa, feitas de aço inoxidável ou carboneto cimentado
System Sistema de Sealing: Dividido em selo duro (metal a metal) e selo macio (borracha/PTFE), alguns modelos suportam vedação de mão dupla
Modo Drive
Manual: Operado por volta ou alavanca, adequado para condições de trabalho convencionais
Pneumatic: Equipado com cilindro de ação única (redefinição de mola) ou de ação dupla, suporta controle automático
Princípio de trabalho: a placa da válvula sobe e cai verticalmente, o meio é cortado pela lâmina e o dispositivo de acionamento aciona a haste da válvula para se mover para abrir e fechar.
2. Vantagens de desempenho
Capacity Capacidade de cisalhamento : O portão do tipo faca pode cortar fibras, partículas e meios viscosos para evitar entupimento
Roupa e resistência à corrosão: a placa da válvula e a superfície de vedação são feitas de aço inoxidável ou liga dura, que é adequada para meios de desgaste alto, como pasta e cinzas
Low Flow Resistance Design: O canal de fluxo reto reduz a perda de pressão e é adequado para fluidos de alta velocidade
Compact e Light: O comprimento da estrutura curta reduz a carga do pipeline e salva o espaço de instalação.
Especificação da válvula de laca
|
Item |
Válvula de porta de faca de pasta | ||
|
Faixa de tamanho |
2 "~ 80", dn50 ~ dn2000 |
||
|
Pressão |
0. 6mpa ~ 2.5mpa |
||
|
Temperatura |
-38 grau ~ 1100 grau |
||
|
Conexão |
END FLANGED, TIPO DE LUGA, TIPO DE WAFER |
||
|
Perfuração de flange |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
||
|
Material |
Aço inoxidável, WCB |
||
|
Material de vedação |
PTFE, metal sentado |
||
|
Vazamento |
PTFE grau A (vazamento zero), grau de metal com sede D (líquido 0. 1xdn mm³/s) |
||
válvula de porta de faca de pasta
| Indústria | Aplicações |
|---|---|
| Fabricação de papel | Transmissão de polpa, tratamento de águas residuais, adequado para corte médio de fibra |
| Meu | Controle de oleoduto Gange e pasta, resistente ao desgaste das partículas |
| Amigável ao meio ambiente | Tratamento de esgoto Lodo da estação e interceptação de chorume |
| Produtos químicos | Abrindo e fechando o controle de lamas corrosivas (como soluções ácidas e álcalis) |
Especificações de seleção e instalação
Key Points para seleção
Características do meio: vedação dura + placa de válvula de aço inoxidável é preferida para partículas de meio contendo médio; O meio corrosivo precisa ser revestido com fluorina ou material 316L
Nível de pressão : pressão nominal maior ou igual à pressão de trabalho da tubulação e precisa suportar 1,1 vezes a pressão sem vazamento quando fechado
Modo Drive: Modelos pneumáticos (como a série PZ673H) são selecionados para operação frequente ou cenários de controle remoto
Enstalação requisitos
Direction: principalmente instalação horizontal para evitar o acúmulo residual de meio
Manutenção Espaço : A estrutura da haste aberta precisa reservar espaço para levantamento de haste de válvula, e o caule escondido é adequado para cenários com restos de espaço
Manutenção e manutenção
Inspeção regular : desgaste da superfície de vedação, lubrificação à haste da válvula e substituição oportuna de vedações de borracha envelhecidas
Manutenção de componentes pneumáticos : verifique o aperto do ar do cilindro, limpe as impurezas da válvula solenóide e garanta pressão estável do ar (4-6 MPA)
Anti-corrosão Tratamento : O não uso a longo prazo requer esvaziar o meio e a superfície da válvula é revestida com óleo anti-rust.
