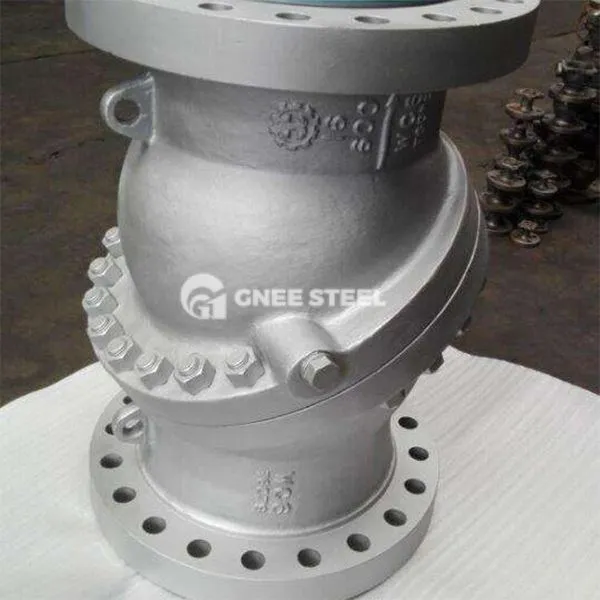

Válvula de retenção de disco de inclinação

A válvula de retenção do disco de inclinação é uma válvula de retenção com base no projeto de disco excêntrico duplo. Ele pode obter uma rápida abertura e fechamento, inclinando e girando o disco, evitando o efeito de impacto e martelo de água das válvulas de seleção tradicionais. É adequado para condições de trabalho com requisitos estritos para baixa resistência ao fluxo, alta vedação e resposta rápida.

‌Core Recursos‌:

Feching Nem-Impact ‌: O disco entra em contato gradualmente na superfície de vedação da sede da válvula para eliminar a colisão e o ruído mecânicos durante a abertura e o fechamento; ‌ CANAL DE FLUXO LINDLINDO: Projeto do canal do tipo venturi, coeficiente de resistência ao fluxo baixo (cerca de 40% menor que as válvulas de verificação tradicionais), efeito significativo de economia de energia; Adapation Adaptação de material de cultivo ‌: O corpo da válvula pode ser selecionado de aço inoxidável, hastelloy, etc., adequado para alta temperatura e meios corrosivos (como vapor, produtos químicos). Estrutura do núcleo e especificações de design
‌Key Components‌

‌ Válvula de válvula e disco ‌:
O corpo da válvula adota um processo de fundição integrante (alguns projetos patenteados integram a concha que mantém a pressão da pressão da bomba para melhorar a confiabilidade de vedação);
O disco é uma estrutura de borboleta com excesso de câmbio, e o design do ângulo de inclinação (como o ângulo do plano da linha de vedação de 60 graus) percebe o movimento do pêndulo.
‌ Sistema deselagem‌:
Vedação dura de metal (pulverização de carboneto de tungstênio) ou vedação macia elástica (revestimento de politetrafluoroetileno), suportando padrão de vazamento zero;
Alguns modelos são sobrepostos com molas de retorno lento e parafusos de tampão para reduzir a força de impacto de fechamento.
Especificações de design‌

‌Standards‌: ASME B16.34 (Design), ASME B16.10 (comprimento estrutural), API 598 (teste);
Nível de pressão‌: classe 15 0 ~ 25 0 0 \/ pn2.0 ~ 42.0mpa;
Intervalo de diâmetro‌: dn15 ~ dn3200.



Válvula de retenção de disco de inclinação



Vantagens e pontos de seleção
‌ Vantagem Comparação‌
‌Opening and Feching Speed‌: O tempo de fechamento do modelo assistido por mola é menor ou igual a 0. 5 segundos, que é 2 vezes mais rápido que a válvula de retenção de giro; ‌Instalação flexibilidade ‌: suporta instalação horizontal, vertical e qualquer ângulo (sem suporte adicional).
‌

Pontos de seleção‌
‌ Media Características ‌: Líquido\/gás limpo é preferido ao selo de metal; O meio contendo partículas requer um pré-filtro; ‌ MAIXAÇÃO DE Pressuração: oleodutos de longa distância de alta pressão (como classe 600 e acima) requerem corpos de válvula forjada personalizados; ‌ Requisitos de controle ‌: Modelos inteligentes com atuadores elétricos\/pneumáticos podem ser selecionados para cenários de regulamentação de fluxo.
