Descrição da válvula de retenção de aço forjado
A válvula de retenção de aço forjado é uma válvula que aciona as peças de abertura e fechamento para obter controle de fluxo unidirecional através da própria pressão de fluxo do meio. Sua função principal é impedir o refluxo de fluidos e é frequentemente usado em sistemas de oleodutos industriais de alta temperatura e alta pressão.
Material e Process:
O corpo da válvula é feito de aço forjado (como A105, F304/F316), que possui as características de alta resistência, resistência à corrosão e ampla faixa de resistência à temperatura (-29 grau ~ 550 graus);
A superfície de vedação é nitreada ou revestida com liga dura, com uma dureza maior ou igual a HRC58 para garantir a confiabilidade de vedação em condições de alta pressão.
Estrutura típica ':
Bonnet Connection Method:
Bolt Tipo : O corpo da válvula e o capô são conectados por parafusos e porcas e selados com uma junta de ferida em espiral (316 com grafite flexível);
Type Typelded: vedação totalmente soldada após conexão rosqueada, adequada para cenas com requisitos de alta pressão e altas de vedação;
Pressure Tipo de auto-aperto: Projeto de anel auto-vedado por pressão interna, maior a pressão, mais confiável é a vedação.
Tipo e princípio de trabalho
Swing Válvula de retenção
O disco da válvula gira em torno do eixo através de um mecanismo de dobradiça. Quando totalmente aberto, a resistência ao fluido é pequena (a pressão é reduzida), que é adequada para grandes condições de fluxo;
A superfície de vedação pode ser projetada como todo o metal ou embutido com almofadas de borracha, e a mídia aplicável inclui água, óleo e fluidos contendo partículas. Lift Válvula de retenção
O disco da válvula se move verticalmente ao longo do assento da válvula. Quando fechado, depende de seu próprio peso ou mola embutida para redefinir rapidamente, e o desempenho de vedação é mais rigoroso (o nível de vazamento atinge o padrão da API 598) ; Modelos típicos como a válvula de retenção de aço forjada do tipo Y, o canal de fluxo é em forma de Y e a resistência ao fluido é de apenas 30% ~ 50% da das válvulas convencionais, adequadas para meios não corrosivos, como vapor e água. Socket Soldagem Válvula de retenção de aço forjado
A conexão de soldagem do soquete é adotada e o contato da superfície de vedação é uniforme, adequado para meios limpos e ambiente de diferença de alta pressão (até classe 2500) .
Especificação de válvula de retenção de aço forjado
| item | válvula |
| Estrutura | Verificar |
| Aplicativo | Em geral |
| Lugar de origem | China |
| - | Henan |
| Poder | Manual |
| Suporte personalizado | OEM, ODM |
| Tamanho da porta | 3/4''-2 1/2'' |
| Garantia | 1 ano |
| Temperatura do meio | Alta temperatura, temperatura média, temperatura normal |
| Nome da marca | Gnee |
| Mídia | Água |
Vantagens e limitações
| Termos | Vantagens | Limitações |
|---|---|---|
| Resistência à pressão | O nível de pressão mais alto atinge a classe 2500 (42MPA), adequado para tubulações de pressão ultra-alta petroquímica | A abertura e o fechamento frequentes do disco da válvula podem facilmente causar arranhões na superfície de vedação, o que requer moagem e manutenção regulares. |
| Temperature Resistance | O material de aço forjado suporta uma ampla faixa de temperatura de -29} grau ~ 550 graus e é adequado para sistemas de alta temperatura de energia térmica e energia nuclear. | As condições de trabalho de alta temperatura requerem hastes da válvula de liga resistente ao calor (como F91) e empacotamento de grafite, que são mais caras. |
| Manutenção Conveniência | O design removível do capô facilita a substituição de focas e suporta a manutenção on -line. | O gerenciamento da injeção de graxa requer controle preciso da pressão (10% maior que a pressão da tubulação) e a quantidade de injeção de graxa. A operação inadequada pode facilmente levar à falha de vedação. |

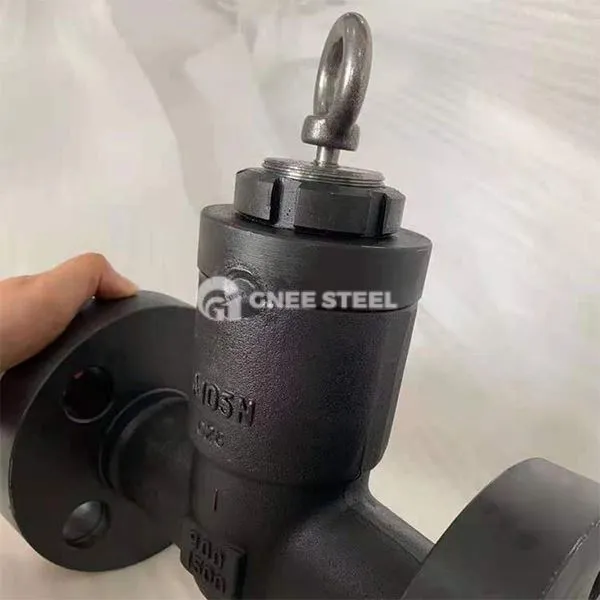

Válvula de retenção de aço forjado
