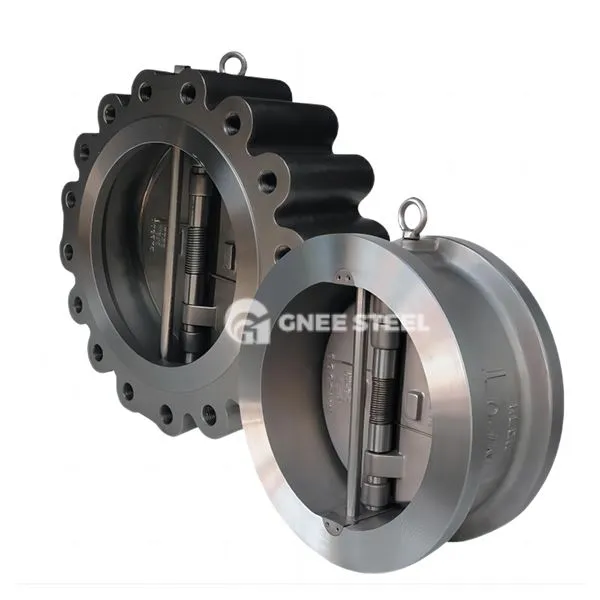

Válvula de retenção de disco duplo

A válvula de retenção de tlapear dupla é uma válvula que controla o fluxo unidirecional de mídia através de uma estrutura de tlape dupla. Ele foi projetado para reduzir o choque hidráulico e é adequado para sistemas de oleodutos de grande e médio diâmetro.

Recursos estruturais centrais

Design de dobra dupla: dois discos simétricos em forma de disco giram ao redor do pino no assento da válvula. O disco se fecha rapidamente durante o fluxo reverso (tempo de fechamento menor ou igual a 0. 3 segundos) para reduzir o efeito do martelo de água;

Layout compacto: a estrutura de conexão do tipo grampo faz com que apenas seu comprimento 1\/4 ~ 1\/8 da válvula de retenção do flange tradicional e o peso seja reduzido em 30%~ 50%, o que é adequado para cenários com restos de espaço;

Formulário de vedação: A superfície do disco pode ser soldada com liga dura ou coberta com revestimento de PTFE, e o nível de vazamento atinge a ANSI Classe VI.


Tamanho: 2 "- 32"
Material: Ferro fundido, ferro dúctil, WCB, CF8, CF8M, CF3, CF3M etc.
Design e fabricação std.: API594, ASME B16.34, API 6D, JISB 2074- JISB2084, BS1868
Flange Connection ASME B16.5, ASME B16.47, JISB 2212- JISB2214, DIN 2543-2550
Cara a cara Std.: Asmeb16.10, API 6D, JISB2002, DIN3202, EN558
Padrão de teste: API598, API 6D JISB2003



válvula de retenção de disco duplo



Especificações de seleção e instalação
‌Key Points para seleção‌
‌ MAIS MAIS MATERIAIS ‌: Para meios corrosivos, use 316L Corpo de válvula de aço inoxidável + disco de válvula revestido com PTFE; Para oleodutos a vapor de alta temperatura (menor ou igual a 425 graus), use aço cromado-molibdênio; ‌ Adaptação de pressão ‌: Para sistemas de baixa pressão (menor ou igual a 1,6MPa), use o tipo de wafer primeiro; Para ambientes de alta pressão (maior ou igual a 6,4MPa), use corpos de válvulas reforçadas com flange.
‌Enstalação requisitos ‌

Somente para instalação da tubulação horizontal, o corpo da válvula deve ser marcado com uma seta de fluxo para garantir que seja consistente com a direção do fluxo do meio;
As válvulas de grande diâmetro (DN maiores ou iguais a 300) requerem quadros de suporte independentes para evitar a deflexão do disco da válvula causada pela tensão da tubulação.
