Descrição das válvulas de borboleta de aço inoxidável
A válvula de borboleta do flange de aço inoxidável é feita de aço inoxidável 304/316 ou material ladeado por flúor. Ele realiza o controle médio do pipeline através da conexão do flange e possui as características da resistência à corrosão, resistência à alta temperatura e vida útil longa. Seu design principal inclui:
Estrutura excêntrica tridimensional: a placa da borboleta e o assento da válvula adotam o projeto excêntrico para reduzir o atrito e melhorar a vedação, o que é adequado para alta temperatura, alta pressão e meios contendo partículas.
Reforço de vedação: A placa de borboleta do modelo de vedação dura é soldada com aço inoxidável ou liga dura, e a resistência à temperatura pode atingir 425 graus; O selo macio adota Fluororberber (FKM) ou PTFE, que possui excelente resistência a ácido e álcalis.
Especificação de válvulas de borboleta de aço inoxidável
|
Pressão nominal |
PN6, PN10, PN16, PN25, PN40, CLASS150, CLASS300 |
|
Tamanho |
DN50 a DN4000/2 "-160" |
|
Dirigir |
Caixa de câmbio manual, engrenagem de minhoca, pneumática, hidráulica, elétrica, etc. |
|
Conexão |
Flange, soldagem, bolacha |
|
Temperatura |
-29 grau a 225 grau |
|
Médio |
Ar, água, água do mar, esgoto, petróleo, gás, etc |
Parâmetros técnicos e classificação de modelos
| Parâmetros/modelo | Faixa/características típicas |
|---|---|
| Diâmetro nominal (DN) | DN 50- DN500 (Suporte a personalização não padrão) |
| Pressão nominal(PN) | Pn 10- pn25 (alguns modelos de selo duro até PN40) |
| Temperatura aplicável | -20 grau ~ 450 grau (selo duro)/ -10 grau ~ 150 grau (selo suave) |
| Modo Drive | Equipamento de worm manual, pneumático, elétrico (opcional à prova de explosão) |

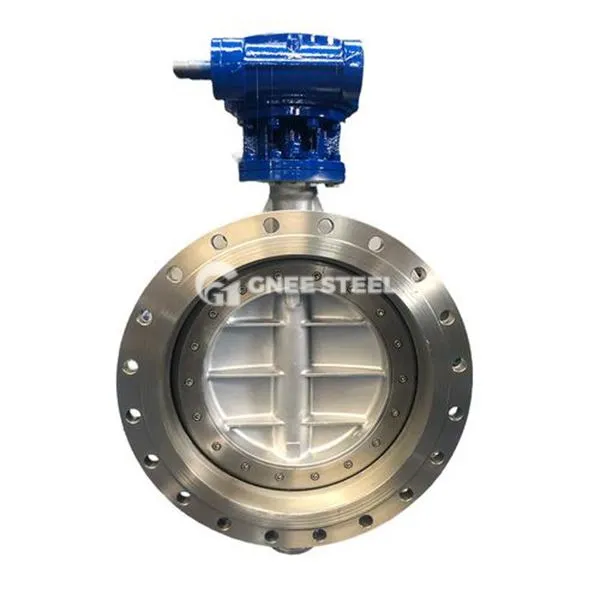

Válvulas de borboleta flangeada de aço inoxidável
Sugestões de aplicação e seleção
Indústria química: prefira válvulas de borboleta revestidas com flúor (como a série D341F46), que podem melhorar a resistência à corrosão ácida e alcalina em mais de 50%.
Alimentos e farmacêuticos: selecione 316L Válvulas de borboleta polida de aço inoxidável para atender aos padrões sanitários (RA menor ou igual a 0. 8μm).
Sistema de energia: Os pipelines a vapor de alta temperatura estão equipados com as válvulas de borboleta de sela dura da série D343H, que podem suportar a pressão PN40 e ter um nível de vazamento de ANSI V.
