Válvula de borboleta sentada de metal

A válvula borboleta do assento de metal é uma válvula de borboleta que usa material de metal como superfície de vedação. Diferentes das válvulas de borboleta tradicionais de sela mole (como vedações de borracha ou PTFE), as válvulas de borboleta de assento de metal atingem a vedação através do contato metal a metal e são adequadas para condições de trabalho severas, como alta temperatura, alta pressão e meios corrosivos.

Estrutura e design do núcleo ‌
‌ Material da assento da válvula ‌

A superfície de vedação adota o formulário de contato metal-metálico‌. Os materiais comuns incluem aço inoxidável (como 304\/316), carboneto cimentado (como liga de estreita) ou camada resistente ao desgaste do carboneto de tungstênio pulverizado na superfície, adequado para cenários médios de alta temperatura, alta pressão e conteúdo de partículas.
Alguns projetos usam anéis de vedação de metal da camada de múltiplas resultados para compensar a deformação térmica até a pré-carga da mola para melhorar a confiabilidade de vedação.
‌ Placa de borboleta e forma de vedação ‌

A borda da placa da borboleta é processada em uma superfície cônica ou em uma superfície esférica, formando uma vedação de contato da linha ‌ com o assento da válvula de metal, reduzindo o torque de abertura e fechamento enquanto aumenta a resistência ao desgaste;
A estrutura de três centros (deslocamento do caule, deslocamento do centro das placas de borboleta, deslocamento do ângulo do cone) realiza abertura e fechamento sem contato com fricção, estendendo a vida útil do serviço.

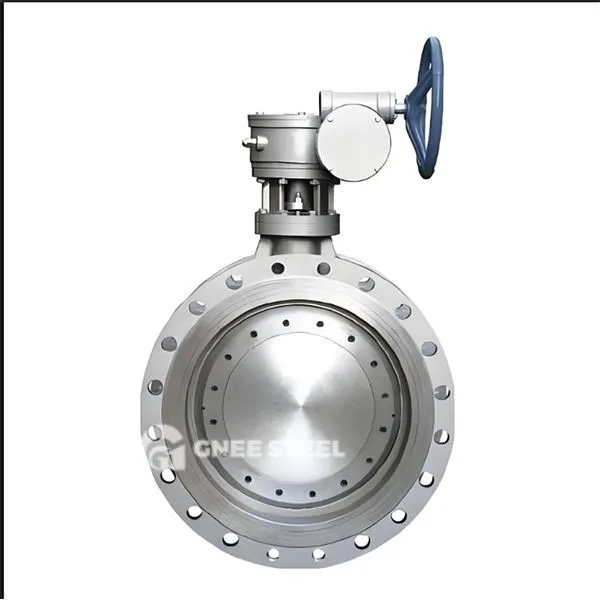

válvula de borboleta sentada de metal



Aplicações
‌ Campo de energia ‌: corte de alta pressão de oleodutos a vapor em usinas de energia térmica e sistemas de água de resfriamento de energia nuclear;
Indústria química ‌: controle de dutos para meios altamente corrosivos (como ácido sulfúrico concentrado e álcalis líquidos), que requer assentos da válvula de Hastelloy;
Engenharia Metalúrgica: Sistema de Remoção de Poeira a Gás Fulmas, Regulação de Gás Flue de alta temperatura, a resistência à temperatura precisa ser maior ou igual a 400 graus.

Pontos de seleção e operação‌
‌
Parâmetro -chave correspondência‌

Escolha de preferência uma válvula borboleta de metal com três centros de metal (como o tipo D343H), com um diâmetro nominal de DN50 ~ DN2000 e um nível de vazamento de Ansivi;
As condições de trabalho de alta temperatura requerem a verificação da correspondência dos coeficientes de expansão térmica do corpo da válvula e dos materiais da assento da válvula para evitar atolamento térmico.
‌
Otimização do modo de unidade‌

Recomenda-se válvulas de grande diâmetro (DN maiores ou iguais a 500) ou de alta pressão para usar desaceleração da turbina + atuadores elétricos, equipados com dispositivos de proteção de torque;
As ocasiões frequentes de ajuste requerem a seleção de posicionadores de precisão, e o erro de abertura do controle deve ser menor ou igual a ± 1%.
