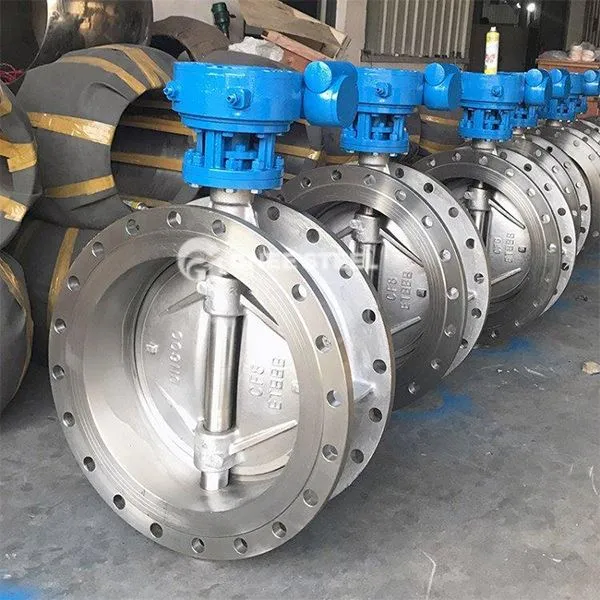

Válvulas de borboleta com deslocamento triplo flangeado

A válvula de borboleta com deslocamento triplo flangeado é uma válvula de alto desempenho que combina a conexão do flange e a estrutura excêntrica tridimensional, projetada para alta temperatura e alta pressão, meio corrosivo e condições de trabalho severas. Seu principal recurso é obter vazamento zero e vida longa por meio da inovação estrutural, a seguir é uma análise detalhada:

1. Recursos estruturais centrais
Design excêntrico tridimensional:
A primeira excentricidade: o eixo do caule se desvia do centro da placa borboleta, o que reduz o atrito e o desgaste da superfície de vedação durante a abertura e o fechamento.
Segunda excentricidade: o eixo do caule é deslocado da linha central do tubo, formando uma força de aperto auto-aperfeiçoamento para melhorar o efeito de vedação.
Terceira excentricidade: a superfície de vedação adota um projeto de chanfro cônico, somente ao fechar o contato da placa da borboleta e o assento da válvula, para obter vazamento zero de vedação dura de metal (taxa de vazamento menor ou igual a 10 ppm).
Conexão de flange:
O corpo e a tubulação da válvula são fixos por parafusos de flange para garantir uma conexão firme e uma desmontagem e manutenção fáceis.
A superfície de vedação do flange pode ser superada com liga dura ou camada de composta de grafite flexível para se adaptar ao impacto de alta temperatura e alta pressão.
2. Vantagens de desempenho
Vedação e resistência à pressão:
Selagem bidirecional: o ângulo do cone da superfície de vedação é menor que o ângulo de atrito, que pode suportar o impacto da pressão reversa e é adequado para cenários frequentes de abertura e fechamento.
Classificação de pressão até a classe 600 (PN100), cobertura da faixa de temperatura -196 grau ~ +600 grau.
Vida longa e baixa manutenção:
A vida útil do assento é superior a 100, 000 aberturas e fechamentos, sem problemas de deterioração do selo elástico e intervalos de manutenção de 3-5 anos.
A superfície de vedação é feita de sobreposição de carboneto cimentado (como estrelito) ou estrutura laminada de metal, que é resistente a abrasão e limpeza.
