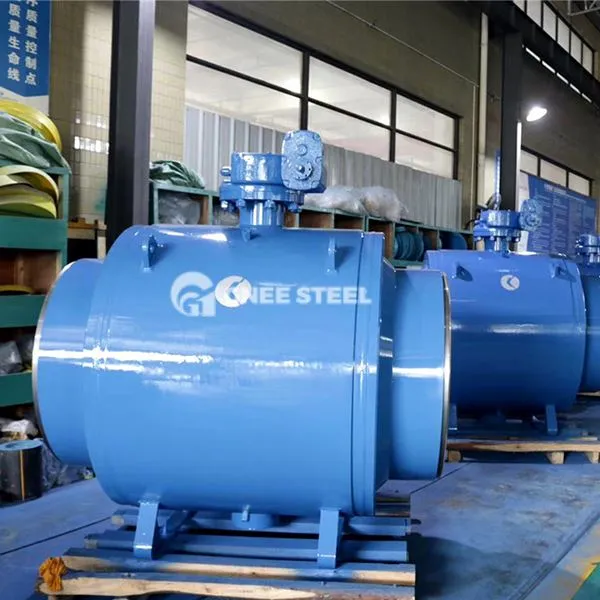

Descrição reduzida da válvula de esfera da porta
A válvula de esfera reduzida de diâmetro é um projeto especial de válvulas de esferas, sua principal característica é que, no aberto completo, o caminho do fluxo é redondo, mas a válvula que conecta a extremidade do diâmetro interno do caminho do fluxo e o ID da tubulação é o mesmo, e as peças de abertura e fechamento do caminho do fluxo no diâmetro interno do reduzido. Esse projeto torna a válvula de esfera reduzida de diâmetro em requisitos técnicos, materiais, inspeção e teste, as dimensões de forma e conexão estão de acordo com as disposições dos padrões ASME e API.
Válvulas de esferas reduzidas de diâmetro com NPS6 ou abaixo de geralmente usam design de bola flutuante, enquanto NPS8 ou acima é uma bola fixa. Possui várias formas de submodelos de vedação, que podem ser selecionadas de acordo com diferentes condições de trabalho, como vedação macia, vedação dura de metal, assento à prova de fogo e assim por diante. A estrutura auxiliar de vedação pode ser configurada no assento da válvula, e uma válvula de injeção de graxa pode ser adicionada à sede e nas peças do caule para vedação temporária em caso de emergência. Além disso, de acordo com a necessidade, também pode ser estendido para se adaptar à ocasião de posições enterradas.
O peso da válvula de esfera reduzida de diâmetro é cerca de 30% mais leve que a válvula de esfera de diâmetro total, enquanto a resistência ao fluxo é de apenas 1/7 da mesma válvula global de calibre, que é propícia a reduzir a carga da tubulação e cortar custos. Dentro do NPS10 Reduza uma especificação, NPS10 ~ NPS24 reduz uma ou duas especificações, NPS24 e acima depende da situação real.
Devido às suas vantagens exclusivas de design e desempenho, essa válvula é particularmente adequada para aplicações industriais que requerem resistência a fluidos reduzida e menor consumo de energia, como em tubulações de transmissão de meios de alta temperatura nas indústrias químicas, petrolíferas e de gás natural.
| módulo | Características técnicas |
|---|---|
| Bola e assento | Redução do diâmetro do orifício da bola (por exemplo, DN50 → DN38), o assento da válvula com selo duro de metal ou vedação macia (PTFE) |
| Diving Método | Manual (Caixa de alavanca/engrenagem), atuador pneumático ou elétrico com interface padronizada de tênon quadrado (ISO 5211) |
| Material do corpo da válvula | Aço carbono (classe 600), aço inoxidável (316L para resistência à corrosão) ou ligas (para serviço de alta temperatura). |
Especificação reduzida da válvula de esfera da porta
|
item |
valor |
|
Garantia |
1 ano |
|
Tipo |
Válvulas de bola |
|
Suporte personalizado |
OEM, ODM, OBM |
|
Lugar de origem |
China |
|
Nome da marca |
Gnee |
|
Número do modelo |
válvula de esfera |
|
Aplicativo |
Em geral |
|
Temperatura do meio |
Alta temperatura, baixa temperatura, temperatura média, temperatura normal |
|
Poder |
Hidráulico |
|
Mídia |
Água |
|
Tamanho da porta |
Dn 20- Npt |
|
Estrutura |
Segurança |
|
Nome do produto |
válvula de esfera |
|
Material |
WCB |
|
Material corporal |
WCB |
|
Conexão |
flange |
válvula de esfera de porta reduzida
Válvulas de bola de furo reduzidas vs válvulas de bola completas
| Termos | Válvulas de bola de furo reduzidas | Válvulas de bola completas |
|---|---|---|
| Diâmetro do tubo | Menor que o diâmetro do tubo (por exemplo, dn50 → dn38) | Igual ao diâmetro do tubo (DN50 → DN50) |
| Meio aplicável | Gases, líquidos de baixa viscosidade | Líquidos de alta viscosidade, meios contendo partículas sólidas |
| Custo e peso | 30 % de custo menor e 25 % de peso mais leve | Alto custo e peso |
